Appareillage de commutation débrochable à revêtement métallique AC

Deyan Electric est un fournisseur électrique industriel professionnel avec R&D, production et service intégrés. Cet appareillage de commutation débrochable à revêtement métallique CA garantit une sécurité et une fiabilité maximales pour la distribution d'énergie moyenne tension. Sa conception modulaire et amovible permet une maintenance et un test faciles des disjoncteurs sans mettre l'ensemble du système hors tension. Idéal pour les applications industrielles et utilitaires exigeantes, il offre une protection supérieure du personnel et une continuité opérationnelle.

envoyer une demande

Description du produit

L'appareillage de commutation débrochable à revêtement métallique AC (ci-après dénommé appareillage de commutation) est une unité de distribution intérieure complète triphasée AC 50 Hz, tension nominale 40,5 kV. Il est conçu pour recevoir et distribuer de l'énergie électrique dans les centrales électriques, les sous-stations et les entreprises industrielles et minières. L'appareillage de commutation débrochable à revêtement métallique AC remplit des fonctions telles que le contrôle, la protection et la surveillance des circuits, et convient également aux emplacements nécessitant un fonctionnement fréquent. L'appareillage de commutation débrochable à revêtement métallique AC est conforme aux normes telles que GB/T11022-1999, GB3906-1991 et DL404-1997.

Paramètre du produit (spécification)

Nom	Unité	valeur numérique
Tension nominale	kV	40.5
Courant nominal	A	1250 1600 2000
Fréquence nominale	Hz	50
Courant de tenue nominal de courte durée	KA	20 25 31,5
Courant de tenue de crête nominal	KA	50 63 80
Tension de tenue à la fréquence nominale	KV	95/1min
Tension nominale de tenue aux impulsions de foudre	KV	185
Durée nominale du court-circuit	S	4
Indice de protection		IP3X

Paramètres techniques clés du disjoncteur à vide

Nom	Unité	valeur numérique
Tension nominale	KV	40.5
Fréquence nominale	Hz	50
Tension de tenue à la fréquence nominale	KV	95/1min
Tension nominale de tenue aux impulsions de foudre	KV	185
Courant nominal	A	1250 1600 2000
Courant de tenue nominal de courte durée	KA	20 25 31,5
Courant de coupure nominal de courte durée	KA	20 25 31,5
Courant de tenue de crête nominal	KA	50 63 80
Durée nominale du court-circuit	MS	4
Heure d'ouverture	MS	30 ≤ t≤ 60
Heure de fermeture	s	50 ≤ t≤ 100
Cycles de courant nominal de coupure de court-circuit	Deuxième	20
Durée de vie mécanique	Deuxième	10000
Indice de protection		IP43

Caractéristique du produit et application

Protection blindée complète

Composants débrochables

Conception compartimentée

Verrouillages de sécurité améliorés

Haute fiabilité et flexibilité

Sites de candidature

◇ Sous-stations secondaires compactes

◇ Petites entreprises industrielles et minières

◇ Centrales éoliennes

◇ Hôtels, centres commerciaux, immeubles de bureaux, centres commerciaux, etc.

◇ C- Unité de commutation de charge

◇ Unité de connexion par câble D-Direct

◇ Unité de connexion de câble De-Direct avec interrupteur de mise à la terre

◇ Unité combinée interrupteur-fusible F- Load

◇ V- Unité disjoncteur à vide

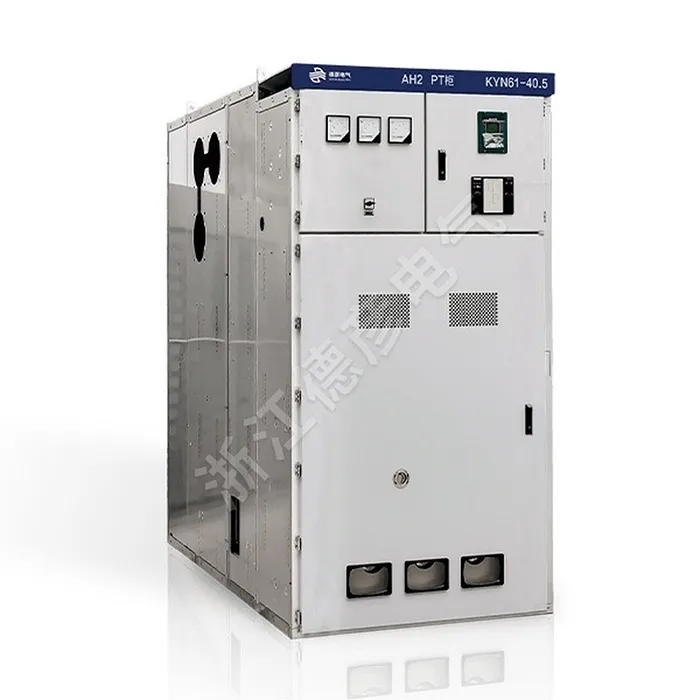

AC Metal-Clad Withdrawable Switchgear
