Appareillage de commutation compact isolé dans l'air

Deyan Electric est un fournisseur électrique industriel professionnel avec R&D, production et service intégrés. Le composant de commutation principal du mécanisme de commutation compact isolé par AIR utilise généralement un interrupteur-sectionneur à gaz SF6 ou à vide très fiable, qui offre de fortes performances de commutation de courant de charge et une capacité fiable de création de court-circuit. Le boîtier de l'appareillage compact isolé par AIR est construit à partir de plaques d'acier de haute qualité, formées à l'aide de processus contrôlés par ordinateur (CNC), garantissant une résistance mécanique et une résistance à la corrosion robustes. Une caractéristique clé de sa conception est sa compacité exceptionnelle. Grâce à une disposition tridimensionnelle optimisée, il intègre plusieurs compartiments fonctionnels, notamment les chambres des jeux de barres, des interrupteurs, des câbles et des instruments/mécanismes de commande, dans un encombrement spatial minimal. Ces compartiments sont séparés par des cloisons métalliques solides mises à la terre, un élément de sécurité essentiel qui garantit l'intégrité opérationnelle et empêche la propagation des défauts internes.

envoyer une demande

Description du produit

L'appareillage de commutation compact isolé par l'air, développé par notre société en réponse aux demandes des utilisateurs en matière de fiabilité, de sécurité et de compacité des équipements électriques, présente une isolation par l'air, une conception compacte, des droits de propriété intellectuelle complets et des tests de type complets. Convient aux systèmes électriques 10 kV/7,2 kV dans les bâtiments publics, les structures résidentielles commerciales, les secteurs de fabrication industrielle et minière. L'appareillage de commutation compact isolé par l'air est également idéal pour les équipements mécaniques complets entraînés par un moteur haute tension nécessitant des solutions compactes.

Paramètre du produit (spécification)

Numéro de série	Projet	Unité	Armoire de commutation de charge	Armoire électrique combinée	Armoire de disjoncteur
01	Tension nominale	kv	12	12	12
02	Fréquence nominale	Hz	50/60	50/60	50/60
03	Courant nominal	A
04	Autobus principal	A	630	630	630
05	Bus principal de la succursale	A	630	125 (en fonction du courant nominal du fusible)	630
06	Niveau d'isolation nominal	kV
07	Tension de tenue à la fréquence industrielle (phase à phase et phase à terre)	Kv	42	42	42
08	Tension de tenue à la fréquence industrielle (entre les coupures)	Kv	48	48	48
09	Tension de tenue à la fréquence industrielle (circuits de commande et circuits auxiliaires)	Kv	2	2	2
10	Tension de tenue aux chocs de foudre (phase-phase et phase-terre)	Kv	75	75	75
11	Tension de tenue aux chocs de foudre (entre ports)	Kv	85	85	85
12	Courant de tenue nominal de courte durée (r.m.s)	kA
13	Circuit principal	kA	20/3S	-	25/2S
14	Circuit de mise à la terre	kA	20/2S	-	25/2S
15	Courant de tenue de crête nominal (crête)	kA	50	80	63
16	Courant nominal de fermeture de court-circuit (crête)	kA	50
17	Courant de coupure de court-circuit nominal	kA	-	31.5	25
18	Courant de transfert nominal	kA	-	1700	-
19	Courant de coupure de charge actif nominal	A	630	-	-
20	Courant de coupure nominal en boucle fermée	A	630	-	630
21	Courant nominal de charge et de coupure du câble	A	10	-	15
22	Indice de protection	Deuxième	IP3X	IP3X	IP3X
23	Durée de vie mécanique
24	Interrupteur de charge		5000	5000	10000
25	Interrupteur de mise à la terre		2000	2000	2000

Caractéristique du produit et application

1. Conception compacte et peu encombrante

2. Utilisation de l’air comme moyen d’isolation primaire

3. Rentabilité et avantage économique

4. Sécurité améliorée grâce à des systèmes de verrouillage robustes

5. Haute fiabilité et facilité de maintenance

Sites de candidature

◇ Sous-stations secondaires compactes

◇ Petites entreprises industrielles et minières

◇ Centrales éoliennes

◇ Hôtels, centres commerciaux, immeubles de bureaux, centres commerciaux, etc.

◇ C- Unité de commutation de charge

◇ Unité de connexion par câble D-Direct

◇ Unité de connexion de câble De-Direct avec interrupteur de mise à la terre

◇ Unité combinée interrupteur-fusible F- Load

◇ V- Unité disjoncteur à vide

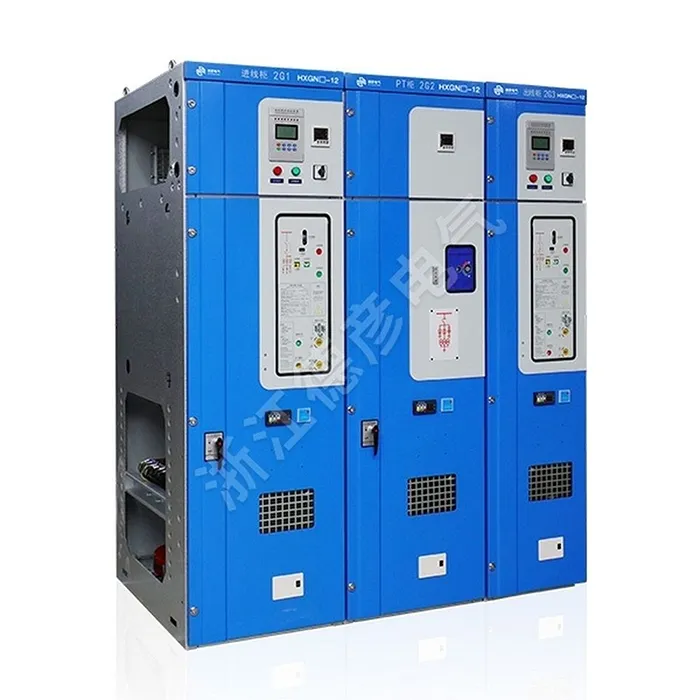

Air-Insulated Compact Switchgear
