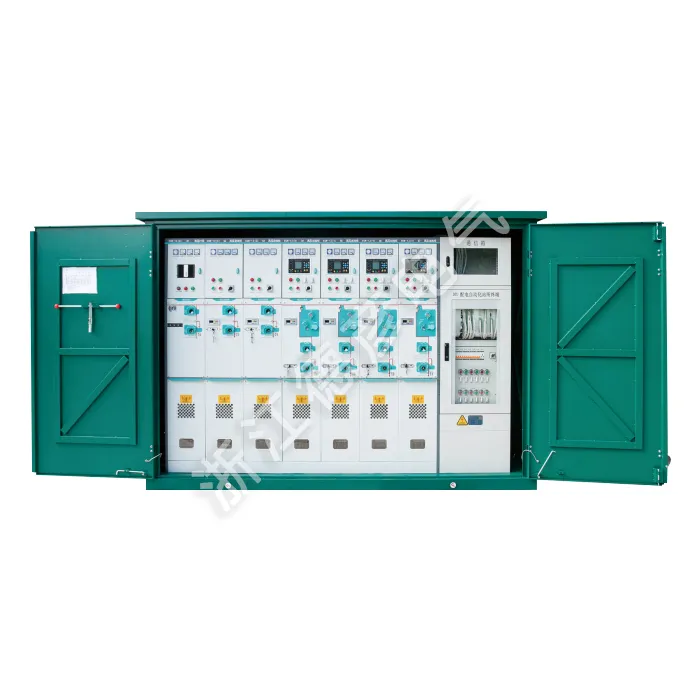

Boîte de dérivation de câble haute tension (Station de commutation extérieure)

Deyan Electric est un fournisseur électrique industriel professionnel avec R&D, production et service intégrés. Le boîtier de dérivation de câble haute tension (station de commutation extérieure) est une station de commutation extérieure compacte et résistante aux intempéries pour les réseaux de distribution 6-35 kV. Il permet un branchement, une connexion et une isolation sûres des câbles grâce à des connecteurs enfichables entièrement isolés, dotés de points de déconnexion visibles et d'une mise à la terre fiable. Cette solution peu encombrante simplifie l’extension et la maintenance du réseau.

envoyer une demande

Description du produit

Le boîtier de dérivation de câble haute tension (station de commutation extérieure) est une station de commutation extérieure compacte et résistante aux intempéries pour les réseaux de distribution de 6 à 35 kV. Il s'agit d'une unité principale en anneau extérieure isolée au gaz avancée intégrant des technologies standard internationales. Les boîtes de dérivation de câbles haute tension sont conçues pour les réseaux de distribution 12/24 kV. Elles disposent d'une isolation SF6 entièrement scellée, d'une construction modulaire et d'un fonctionnement sans entretien adapté aux environnements difficiles. Prenant en charge des fonctions d'automatisation extensibles, il permet une distribution fiable de l'énergie dans les parcs industriels, les zones urbaines et les centres commerciaux tout en facilitant l'intelligence du réseau.

Paramètre du produit (spécification)

Nom du projet			Unité	Interrupteur de charge
Nom du projet			Unité	Unité de commutation de charge C	Unité électrique combinée F	Unité de disjoncteur en V
Tension nominale			kv	24/12	24/12	24/12
Fréquence nominale			Hz	50	50	50
Courant nominal			A	630	125	630
Courant de transfert nominal			A		1750
Niveau d'isolation nominal	1 min de tension de tenue à la fréquence industrielle (phase-terre)	alternativement, en opposition	KV		42/65
		Entre les pauses	KV		48/79
	Tension de choc de foudre	alternativement, en opposition	KV		75/125
	Tension de choc de foudre		KV		85/145
Courant nominal de coupure de court-circuit			kV	20	315	20
Courant de fermeture de court-circuit nominal			KA	50	80	50
Courant nominal de fermeture de court-circuit (interrupteur de mise à la terre)			KA	50		50
Courant de tenue nominal de courte durée		Circuit principal	kA	20	20	20
Courant de tenue nominal de courte durée		Interrupteur de mise à la terre	KA	20	20	20
Durée nominale de courte durée		Circuit principal	S	4		4
Durée nominale de courte durée		Interrupteur de mise à la terre	S	4	4	4
Courant de tenue de crête nominal		Circuit principal	KA	50		50
Courant de tenue de crête nominal		Interrupteur de mise à la terre	KA	50	50	50
Test d'arc interne (Test d'arc de combustion interne)			A	630	20 kA/0,5 s	630
Courant de coupure nominal en boucle fermée			A	630	Limité par le fusible	630
Courant de coupure de charge actif nominal			A	10	Limité par le fusible	25
Courant nominal de charge et de coupure du câble			Deuxième	5000	17.4	3000
Durée de vie mécanique		Interrupteur de charge/déconnexion	Deuxième	3000	5000	3000
		Interrupteur de mise à la terre	Deuxième		3000	10000
		Disjoncteur à vide	Mpa
Pression du gaz SF6 (pression absolue à 20°C)					0.035
Taux annuel de coups de foudre					≤0,025 % par an
Indice de protection de la chambre à air et du tube à fusible					IP67
Indice de protection du boîtier et du boîtier					IP4X

Caractéristique du produit et application

Conception extérieure compacte

Protection complète de l'environnement

Technologie avancée d'isolation au gaz

Configuration modulaire flexible

Fonctionnement sans entretien

Sites de candidature

◇ Sous-stations secondaires compactes

◇ Petites entreprises industrielles et minières

◇ Centrales éoliennes

◇ Hôtels, centres commerciaux, immeubles de bureaux, centres commerciaux, etc.

◇ C- Unité de commutation de charge

◇ Unité de connexion par câble D-Direct

◇ Unité de connexion de câble De-Direct avec interrupteur de mise à la terre

◇ Unité combinée interrupteur-fusible F- Load

◇ V- Unité disjoncteur à vide

High Voltage Cable Branch Box (Outdoor Switching Station)
