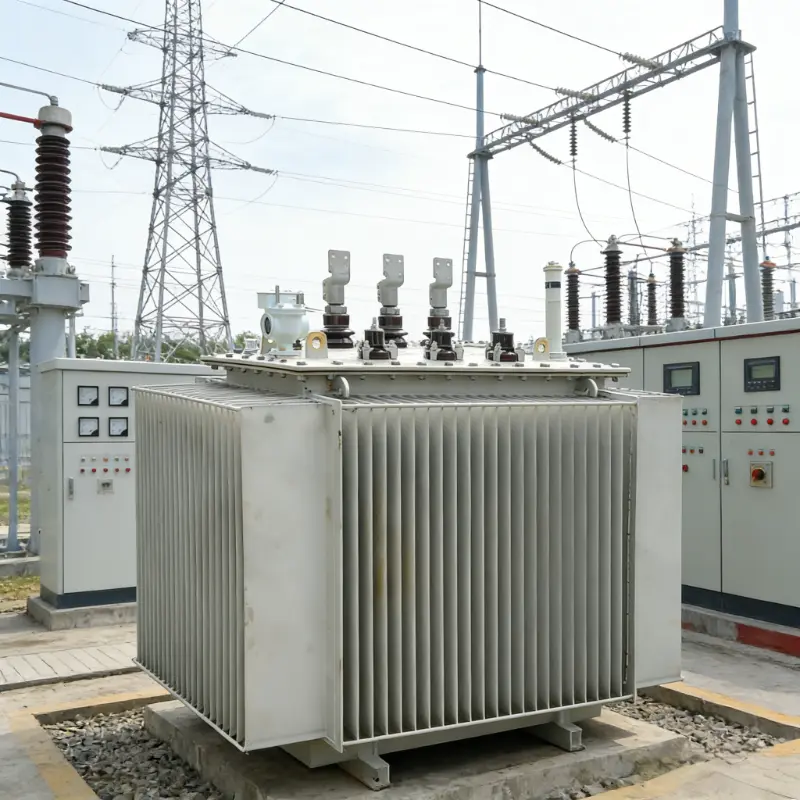

Comment réparer un dysfonctionnement d’un transformateur de distribution ?

Échecs de la distributiontransformateursdécoulent généralement de plusieurs facteurs, notamment la conception et la fabrication, l’environnement d’exploitation et les normes de maintenance. Pour vous aider à comprendre rapidement les principaux problèmes et contre-mesures, le tableau ci-dessous résume les pannes courantes, les points de prévention côté utilisateur et les solutions techniques fournies par les fabricants :

Défaillances d’enroulement et d’isolation

Surcharge, impact de courant de court-circuit, vieillissement de l'isolation/pénétration d'humidité, défauts de fabrication

Tests réguliers de résistance d'isolation, évitez les surcharges prolongées, évitez les courts-circuits côté secondaire

Utilisez des enroulements en cuivre à haute conductivité et des matériaux isolants de qualité supérieure ; mettre en œuvre une surveillance en ligne de l'hydrogène gazeux pour une alerte précoce

Échecs de base

Plusieurs points de mise à la terre, isolation en tôle d'acier au silicium endommagée

Inspection de retrait du noyau pour éliminer les corps étrangers, méthode d'impulsion de courant continu pour éliminer les points de mise à la terre

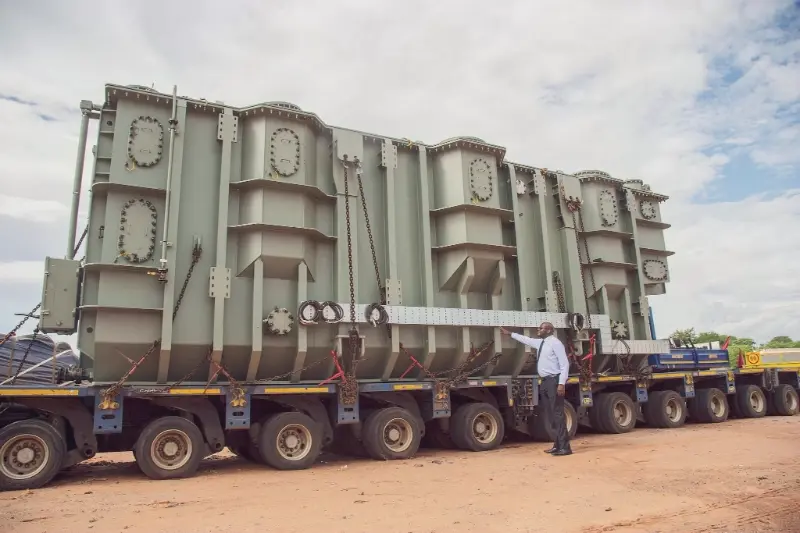

Améliorer la structure du noyau et les processus d'isolation des pinces, assurer une fixation sécurisée pendant le transport

Échecs du changeur de robinet

Mauvais contact, érosion du contact, mauvais réglage manuel

Effectuer des inspections régulières ; faire fonctionner uniquement par du personnel qualifié

Fournir des transformateurs de distribution à changement de prise en charge pour une régulation automatique de la tension sous charge

Fuite de bague et d'huile

Vieillissement des joints, contournement des bagues en porcelaine, défauts de soudage ou d'assemblage

Nettoyer les bagues, inspecter les joints, réparer ou remplacer les joints aux points de fuite

Améliorer la conception des joints (par exemple, billes de caoutchouc, brides), améliorer les techniques de soudage des réservoirs

Surtensions et coups de foudre

Surtension de foudre, résonance du système

Installer et tester régulièrement des parafoudres

Optimiser la conception des enroulements pour la résistance aux surtensions, fournir des schémas de coordination de protection contre les surtensions

Pannes d’accessoires et de connexion

Surchauffe des joints porteurs de courant, anomalies du système de refroidissement

Effectuer régulièrement des mesures de température infrarouge, resserrer les points de connexion

Utiliser des boulons structurels anti-desserrage, des connexions serties, fournir des systèmes de refroidissement efficaces

Informations sur les solutions de base du fabricant

Concernant les solutions techniques présentées dans le tableau ci-dessus, deux avancées clés méritent un examen plus approfondi :

1. Transformateurs de distribution à changement de prise en charge (OLTCDT) : cela représente une direction technologique importante. Les transformateurs traditionnels nécessitent un réglage manuel de la tension lors des pannes de courant. En revanche, les VRDT équipés de changeurs de prises en charge stabilisent automatiquement la tension dans les plages standard (par exemple ±10 %) sans interrompre l'alimentation électrique. Cela les rend particulièrement adaptés aux régions présentant d'importantes fluctuations de tension ou aux utilisateurs industriels sensibles à la qualité de l'énergie.

2. Technologie de surveillance de l'état et d'alerte précoce : passer des inspections périodiques passives à une maintenance prédictive proactive. Par exemple, la surveillance continue de la teneur en hydrogène dans l’huile de transformateur constitue l’un des indicateurs les plus sensibles pour détecter une surchauffe ou une dégradation précoce de l’isolation, permettant d’avertir des semaines ou des mois à l’avance. Certains dispositifs de surveillance avancés intègrent désormais le suivi multiparamétrique de l’hydrogène, de l’humidité, de la température, etc.

Recommandations complètes de prévention et de gestion

Au-delà de l’adoption de nouvelles technologies, une gestion quotidienne standardisée reste essentielle :

Tests rigoureux avant la mise en service : comprennent des inspections visuelles, des contrôles d'intégrité des joints et des tests électriques tels que la mesure de la résistance d'isolation à l'aide de mégohmmètres.

Maintenance opérationnelle standardisée :

Gestion des charges : surveillez les charges triphasées pour éviter de graves déséquilibres prolongés.

Contrôle environnemental : Maintenir un environnement d’installation sec, ventilé et propre.

Dispositifs de protection : garantissez la configuration et le fonctionnement appropriés des parafoudres, des fusibles latéraux haute/basse tension ou des disjoncteurs.

Établir un système de maintenance professionnel : améliorez la formation du personnel, affinez les protocoles d'inspection et de maintenance périodique et envisagez d'établir des dossiers sur l'état des équipements.

Résumé et approche décisionnelle

Lors de la sélection de solutions, suivez cette logique

1. Protection de base : quel que soit l'âge du transformateur, assurez un environnement d'installation sain et configurez correctement les dispositifs de protection contre les surintensités et la foudre.

2. Mises à niveau proactives : pour les charges critiques et de grande importance ou les zones présentant une tension instable, investir dans des transformateurs de distribution à changement de prise en charge améliore fondamentalement la qualité de l'énergie.

3. Prédiction intelligente : pour les transformateurs de grande taille, critiques ou vieillissants, investir dans des systèmes de surveillance de l'état en ligne (par exemple, la surveillance de l'hydrogène gazeux) permet une maintenance prédictive : une stratégie efficace pour éviter les pannes imprévues.

Si vous pouviez partager les scénarios d'application spécifiques (par exemple, installations industrielles générales, centres de données sensibles, zones montagneuses isolées), les niveaux de tension et les plages de capacité de vos transformateurs, l'équipe électrique de Deyan peut fournir une analyse plus personnalisée.
