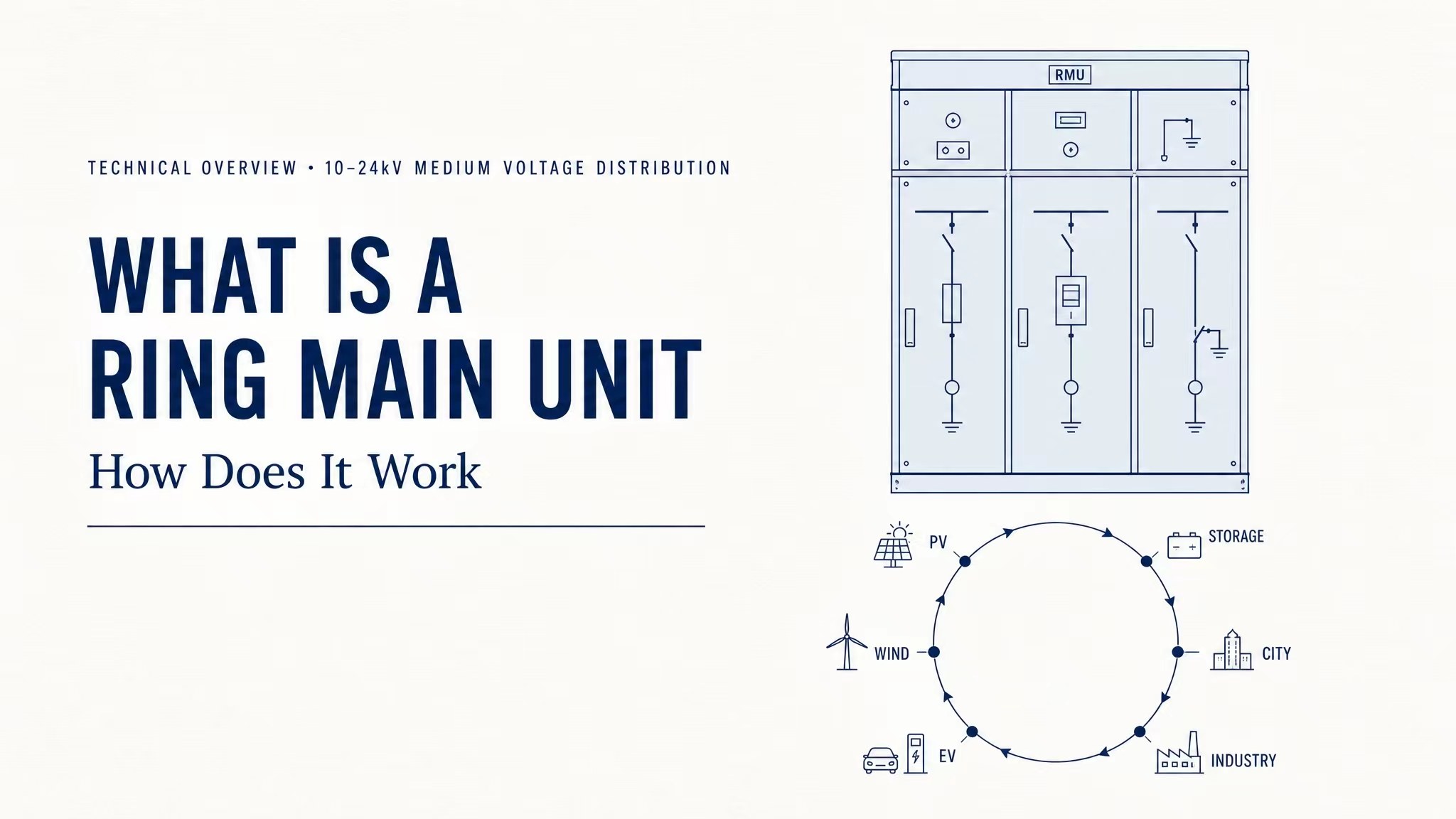

Qu'est-ce qu'une unité principale en anneau et comment fonctionne-t-elle

Dans la rénovation de canalisations de câbles urbains, en soutenant la distribution d'énergie pour les nouvelles énergies et les projets d'alimentation électrique pour les communautés résidentielles et les parcs industriels,Unités principales en anneau(RMU) servent d'appareillage de commutation de base dans les réseaux de distribution en anneau moyenne tension de 10 à 24 kV. Grâce à leur structure d'armoire compacte, leurs ensembles de commutateurs de charge fiables et leur mode d'alimentation en anneau flexible, les RMU sont devenues des équipements courants pour la distribution d'énergie extérieure, l'appariement de sous-stations et la distribution d'énergie par pipeline souterrain. Ce document fournit une introduction détaillée couvrant les principes de fonctionnement de base de l'équipement, cinq avantages principaux, les sites applicables, l'inspection et la maintenance de routine, ainsi que la tendance technique des nouvelles RMU écologiques à isolation gazeuse dans l'industrie, répondant aux mots-clés de recherche courants dans le secteur électrique.

I. Principe de fonctionnement de base

L'alimentation en anneau fait référence à la formation d'une boucle d'alimentation en anneau fermé en connectant plusieurs câbles haute tension bout à bout. Équipés de composants internes, notamment des interrupteurs de charge, des sectionneurs de terre et des fusibles, les RMU contrôlent la connexion et la déconnexion des lignes de câbles au sein de la boucle.

Lorsqu'un court-circuit ou un câble endommagé se produit sur une section du réseau en anneau, la RMU peut rapidement déconnecter le segment défectueux. Les circuits sonores peuvent toujours transmettre l'énergie de manière bidirectionnelle, évitant ainsi les pannes de courant dans toute la zone et améliorant considérablement la stabilité de l'alimentation électrique des réseaux de distribution urbains : c'est sa fonction principale qui le distingue des armoires de commande haute tension ordinaires.

II. Cinq fonctionnalités principales du produit

1. Conception d'armoire compacte pour économiser de l'espace d'installation
Avec une structure modulaire intégrée, son volume global est bien plus petit que celui des armoires électriques haute tension classiques. Il peut être directement installé dans les ceintures vertes routières, les puits de câbles et les salles de distribution d'énergie souterraines exiguës, ce qui le rend idéal pour les points de distribution d'énergie extérieurs restreints dans les villes.

2. Plusieurs supports isolants en option avec des performances de sécurité exceptionnelles
Le marché propose différents types, notamment des produits à isolation au gaz SF6, à isolation au gaz respectueux de l'environnement à air sec, à isolation solide et à isolation par air. La structure de l'armoire entièrement scellée est étanche à l'eau et à la poussière avec un indice de protection IP67, résistant à l'érosion de la pluie, du sable, de l'humidité et du brouillard salin côtier pour un fonctionnement extérieur 24 heures sur 24.

3. Alimentation en anneau avec isolation rapide des défauts
Il prend en charge la commutation d'anneau à double puissance. Lorsqu'un défaut se produit sur une seule branche, l'unité verrouille et isole instantanément le défaut sans interrompre l'alimentation électrique des autres utilisateurs, ce qui la rend indispensable pour la mise à niveau et la rénovation du réseau électrique dans les zones urbaines anciennes.

4. Structure simple avec des performances sans entretien à long terme
Les composants internes des RMU à isolation gazeuse sont exempts d'oxydation par l'air ambiant, ce qui réduit la charge de travail d'inspection quotidienne. Les interrupteurs de charge mécaniques offrent une grande durabilité et peuvent résister à des opérations de commutation fréquentes.

5. Prise en charge d'une mise à niveau intelligente via l'intégration primaire-secondaire
Les nouvelles RMU intelligentes sont équipées de bornes de capteurs pour surveiller à distance la température, la pression du gaz et les signaux de défaut de ligne. Compatibles avec les systèmes back-end de réseaux intelligents, ils permettent un fonctionnement sans surveillance et des alarmes de panne automatiques, s'alignant ainsi sur la tendance de transformation intelligente de la distribution d'énergie.

III. Principaux scénarios d'application

● Rénovation des câbles souterrains dans les quartiers ancienset réseaux d'anneaux de distribution d'énergie extérieurs le long des routes municipales

● Unités de distribution d'énergie haute tension pour quartiers résidentiels et complexes commerciauxet parkings souterrains

● Armoires de commande entrantes et sortantesà l'intérieur des sous-stations de type boîte

● Distribution d'énergie connectée au réseau 10 kVpour les centrales photovoltaïques et les projets de stockage d'énergie distribué

● Soutenir les systèmes d'alimentation électrique pour les parcs industriels, les zones industrielles, les mineset infrastructures autoroutières

● Points d'alimentation électrique en anneau extérieur dans les rues côtières, les villes et les zones rurales ;les armoires anticorrosion s'adaptent aux environnements d'exploitation difficiles

IV. Méthodes d'entretien quotidien standard

1. Inspectez régulièrement l’extérieur de l’armoirepour les bosses, la corrosion ou les bandes d'étanchéité vieillissantes/endommagées sur les portes d'armoires ; réparer la peinture écaillée pour éviter la rouille et la pénétration d’eau.

2. Vérifiez périodiquement la pression de la chambre à gazdes modèles à isolation gazeuse et traiter rapidement les alarmes de fuite à basse pression.

3. Testez à plusieurs reprises les performances de commutation fluidesdes interrupteurs de charge et des sectionneurs de terre, et éliminer la poussière et les débris accumulés à l'intérieur de l'armoire.

4. Vérifiez la température des joints de câblespour éliminer les dangers cachés tels que les bornes de câblage desserrées et surchauffées.

5. Effectuer régulièrement des tests de tension de tenue d'isolationet vérifier le fonctionnement normal des terminaux de surveillance intelligents et des indicateurs de défaut.

V. Tendance du développement de l'industrie

Poussés par la politique Dual Carbon, les RMU écologiques et isolées par air sec gagnent en popularité. Ils remplacent l'hexafluorure de soufre, un gaz à effet de serre traditionnel, par de l'air pur comme moyen isolant pour une performance environnementale supérieure. Parallèlement, l'intégration primaire-secondaire, la miniaturisation et l'intelligence sont devenues des orientations industrielles dominantes, et les RMU continuent de fournir un soutien fiable à la construction de réseaux de distribution urbains intelligents.
