Qu'est-ce qui rend l'appareillage de commutation principal à anneau sous enveloppe métallique AC fiable pour la distribution d'énergie moderne ?

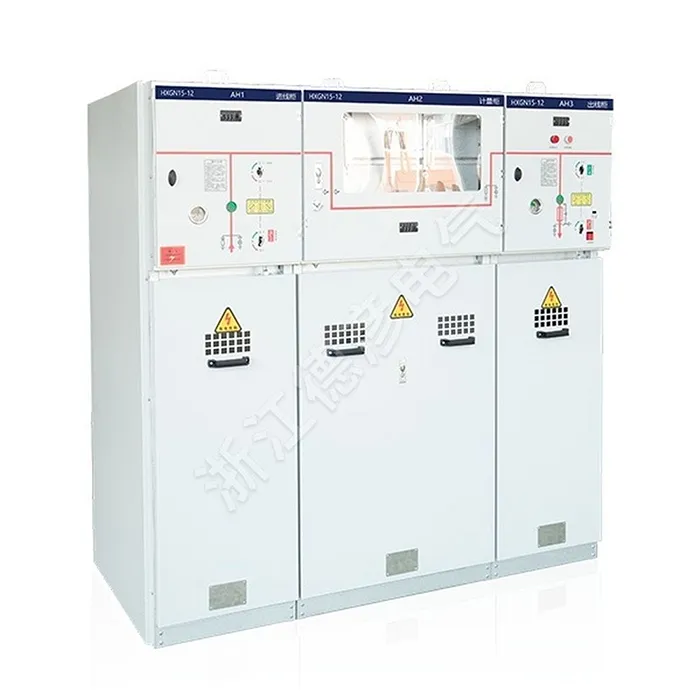

Appareillage principal à anneau sous enveloppe métallique ACest une solution compacte de distribution moyenne tension conçue pour améliorer la continuité de l'alimentation électrique, la sécurité opérationnelle, l'isolation des défauts et l'efficacité de l'installation. En combinant les fonctions de commutation, de protection, d'isolation et de mise à la terre à l'intérieur d'un boîtier métallique, cet équipement est particulièrement adapté aux réseaux de distribution urbains, aux installations industrielles, aux bâtiments commerciaux, aux projets d'infrastructures et aux applications d'énergies renouvelables. Ce guide explique sa structure, son principe de fonctionnement, ses paramètres techniques clés, ses caractéristiques de sécurité, ses scénarios d'application et ses considérations pratiques pour sélectionner la bonne configuration.

Table des matières

• 1. Comprendre l'appareillage de commutation principal à anneau sous enveloppe métallique CA
• 2. Pourquoi est-ce important dans la distribution moyenne tension ?
• 3. Comment l'appareillage de commutation est-il structuré ?
  • Composants de commutation et de protection
  • Compartiments pour câbles et connexions
  • Boîtier métallique et conception de sécurité
• 4. Comment fonctionne un système principal en anneau ?
• 5. Quels paramètres techniques sont les plus importants ?
• 6. Principaux avantages pour les projets de distribution d'électricité
• 7. Où est-il couramment utilisé ?
• 8. Que doivent vérifier les acheteurs avant de commander ?
• 9. Considérations relatives à l'installation, au fonctionnement et à la maintenance
• 10. Configurations isolées à l'air et au gaz
• 11. Questions fréquemment posées
• 12. Conclusion

1. Comprendre l'appareillage de commutation principal à anneau sous enveloppe métallique CA

L'appareillage de commutation principal à anneau sous enveloppe métallique CA est un ensemble de distribution électrique moyenne tension conçu pour recevoir, distribuer, commuter, isoler et protéger l'énergie électrique au sein d'un réseau de distribution en anneau ou radial. Il place les équipements de commutation et de protection appropriés dans un boîtier métallique mis à la terre, créant ainsi une solution compacte et organisée pour les applications moyenne tension.

Selon la norme CEI 62271-200, les appareillages de commutation et de contrôle sous enveloppe métallique CA couvrent les équipements dont les tensions nominales sont supérieures à 1 kV et jusqu'à 52 kV inclus. Les unités principales en anneau constituent une forme pratique de cet équipement et sont largement associées aux systèmes de distribution par câble moyenne tension.

Le terme « anneau principal » décrit la disposition du réseau plutôt que simplement l'armoire elle-même. Dans un réseau en anneau typique, l’électricité peut atteindre un point de distribution depuis deux directions. Si une section de câble présente un défaut, la section affectée peut être isolée tandis que le reste du réseau continue de recevoir de l'énergie via l'itinéraire alternatif.

Pour les propriétaires de projets, cette architecture répond à l'un des défis de distribution les plus importants : maintenir le service électrique tout en contrôlant la taille des équipements, la complexité opérationnelle et les risques de sécurité.

2. Pourquoi est-ce important dans la distribution moyenne tension ?

Les réseaux électriques modernes doivent gérer des charges croissantes tout en maintenant un service fiable. Les installations industrielles, les complexes commerciaux, les hôpitaux, les installations de transport, les centres de données et les installations d'énergie renouvelable ne peuvent pas toujours tolérer des interruptions de courant prolongées.

Un système principal en anneau correctement conçu offre plusieurs avantages :

• Continuité d'approvisionnement :Une configuration en anneau peut fournir un chemin d'alimentation alternatif après un défaut isolé.
• Isolement d'anomalie:Les opérateurs peuvent déconnecter la section concernée sans arrêter inutilement l'ensemble du réseau de distribution.
• Installation compacte :L'équipement de commutation intégré réduit l'encombrement par rapport à certains arrangements conventionnels.
• Sécurité opérationnelle :Les boîtiers métalliques, les dispositifs de mise à la terre, les verrouillages et l'indication de position contribuent à réduire les risques opérationnels.
• Configuration flexible :Différentes combinaisons d'interrupteurs de charge, de disjoncteurs, de fusibles, de transformateurs de courant, de transformateurs de tension et de sectionneurs de terre peuvent être conçues selon les exigences du projet.

Ces caractéristiques rendent l'appareillage principal en anneau particulièrement utile lorsque l'espace est limité et que la continuité du service électrique est une priorité majeure en matière de conception.

3. Comment l'appareillage de commutation est-il structuré ?

Bien que les configurations varient selon le fabricant et la classe de tension, un ensemble typique d'appareillage de commutation principal à anneau sous enveloppe métallique CA intègre plusieurs sections fonctionnelles. Comprendre ces sections aide les acheteurs à évaluer plus précisément les propositions techniques.

Composants de commutation et de protection

La section de commutation peut comprendre des interrupteurs-sectionneurs, des disjoncteurs à vide, des combinaisons fusibles-interrupteurs, des sectionneurs et des sectionneurs de terre. La disposition appropriée dépend du fait que l'équipement est principalement destiné à la commutation d'alimentation, à la protection des transformateurs, à l'interruption en cas de panne ou à une combinaison de ces fonctions.

Un interrupteur-sectionneur est généralement destiné à commuter le courant de charge normal, tandis qu'un disjoncteur offre une capacité d'interruption de panne plus complète. Lorsque des fusibles sont utilisés, la combinaison interrupteur-fusible peut assurer la protection du transformateur et du départ dans une plage d'application appropriée.

Pour cette raison, les acheteurs ne devraient jamais évaluer l’armoire simplement en fonction de son courant nominal. La philosophie de protection complète doit correspondre au transformateur, au départ, au câble et au système de protection amont/aval.

Compartiments pour câbles et connexions

Le compartiment à câbles assure l'interface entre l'appareillage et le réseau moyenne tension externe. Selon la conception, il peut contenir des terminaisons de câble, des sectionneurs de terre, des transformateurs de courant, des transformateurs de tension, des composants de protection contre les surtensions ou d'autres accessoires.

Une bonne compatibilité des câbles est essentielle. La taille du câble requise, le type de terminaison, le niveau d'isolation, l'espacement des phases et la méthode d'installation doivent être confirmés avant la production de l'équipement.

Boîtier métallique et conception de sécurité

Le boîtier métallique sépare les composants sous tension de l'environnement environnant et crée une structure mécanique définie pour l'équipement interne. Un bon compartimentage peut également contribuer à limiter les conséquences des défauts internes.

Les mécanismes de verrouillage sont une autre caractéristique importante. Les verrouillages mécaniques ou électriques peuvent aider à prévenir les séquences de fonctionnement dangereuses, telles que la fermeture d'un sectionneur de terre alors qu'un circuit sous tension reste connecté.

Pour les installations à risque plus élevé, la classification de l'arc interne et les dispositifs de décompression doivent être pris en compte dans le cadre de la conception globale de la sécurité. Certains systèmes RMU disponibles dans le commerce spécifient les performances de l'arc interne en fonction de conditions de test définies, démontrant pourquoi la classification exacte doit être vérifiée plutôt que supposée.

4. Comment fonctionne un système principal en anneau ?

Le principe de fonctionnement de base est simple. Plusieurs points de distribution sont reliés via un réseau moyenne tension en boucle. Chaque unité principale en anneau contrôle une section du réseau et peut fournir une connexion à un transformateur ou à une charge en aval.

En fonctionnement normal, le réseau peut fonctionner avec un point ouvert défini ou une autre configuration approuvée par le service public. Si un défaut de câble survient, les opérateurs ou un système de protection automatisé peuvent identifier et isoler la section concernée. Les parties saines du réseau peuvent alors rester alimentées à partir du chemin d’alimentation disponible.

Cette disposition ne signifie pas que chaque anneau fournit automatiquement une alimentation ininterrompue. La continuité réelle dépend de la conception du réseau, de la coordination de la protection, des procédures de commutation, de l'automatisation, de la redondance et des exigences de fonctionnement des services publics.

C'est pourquoi la qualité du système de distribution global est tout aussi importante que l'appareillage lui-même.

5. Quels paramètres techniques sont les plus importants ?

Choisir un équipement basé uniquement sur la tension et le courant peut créer de sérieux problèmes de projet. Une spécification technique complète doit prendre en compte les paramètres électriques, mécaniques, environnementaux et de sécurité.

La CEI 62271-200 est particulièrement pertinente car elle établit des exigences pour les appareillages de commutation et de contrôle sous enveloppe métallique CA dans sa plage de tension spécifiée. D'autres normes peuvent s'appliquer à des composants individuels, notamment des interrupteurs haute tension, des disjoncteurs, des combinaisons interrupteur-fusible, des sectionneurs et des sectionneurs de terre.

6. Principaux avantages pour les projets de distribution d'électricité

Encombrement compact

L’appareillage principal en anneau est conçu pour combiner plusieurs fonctions de distribution dans un agencement relativement compact. Ceci est particulièrement utile dans les sous-stations urbaines, les bâtiments commerciaux, les installations industrielles et les projets d'infrastructure où l'espace au sol est coûteux.

Flexibilité opérationnelle améliorée

De multiples fonctions de commutation permettent aux opérateurs d'isoler des lignes d'alimentation, des transformateurs ou des sections de câbles sélectionnés en fonction du plan d'exploitation du réseau. Cela peut simplifier les procédures de maintenance et de gestion des pannes.

Protection améliorée du personnel

Les boîtiers métalliques, les systèmes de mise à la terre, les verrouillages, le compartimentage et les classifications appropriées de performances d'arc peuvent créer plusieurs couches de protection. Cependant, ces fonctionnalités doivent être vérifiées par rapport à la documentation de test du produit réelle.

Complexité de distribution réduite

Une RMU correctement configurée peut intégrer la commutation des lignes et la protection du transformateur dans un package standardisé. Cela peut simplifier l'ingénierie, le transport, l'installation et la mise en service par rapport à l'assemblage de plusieurs composants distincts.

Adapté aux infrastructures modernes

La même architecture de base peut prendre en charge la distribution de services publics conventionnelle ainsi que les applications industrielles, commerciales, d'énergies renouvelables, de transport et autres applications moyenne tension.

7. Où est-il couramment utilisé ?

L’appareillage principal à anneau sous enveloppe métallique CA convient à une large gamme d’environnements de distribution moyenne tension.

• Distribution d’énergie urbaine :Sous-stations compactes et réseaux de câbles souterrains.
• Installations industrielles :Usines, usines de transformation, entrepôts et sites de fabrication.
• Bâtiments commerciaux :Centres commerciaux, complexes de bureaux, hôtels et grands développements commerciaux.
• Infrastructures publiques :Aéroports, installations ferroviaires, hôpitaux, tunnels et projets municipaux.
• Énergie renouvelable :Systèmes de collecte et de distribution d’énergie solaire et éolienne.
• Développements résidentiels :Distribution moyenne tension pour les grandes collectivités et les projets d'habitation.
• Postes de transformation :Gestion des départs et arrivées et protection des transformateurs.

Les projets commerciaux et industriels privilégient souvent des dimensions compactes, une commutation fiable, une maintenance simple et une coordination claire de la protection. Les projets d'énergie renouvelable peuvent mettre davantage l'accent sur le fonctionnement à distance, la résistance à l'environnement, la surveillance et l'automatisation.

8. Que doivent vérifier les acheteurs avant de commander ?

L'achat d'un appareillage moyenne tension est une décision technique plutôt qu'une simple comparaison de prix. Avant de passer une commande, les ingénieurs de projet et les équipes d’approvisionnement doivent préparer un planning technique détaillé.

1. Confirmez la tension du système.Vérifiez les exigences de tension de fonctionnement nominale et maximale.
2. Calculez le courant de charge.Ne sélectionnez pas le courant nominal uniquement sur la plaque signalétique du transformateur sans tenir compte des conditions de fonctionnement réelles.
3. Déterminez le niveau de court-circuit.Les tenues de courte durée et de crête de l'appareillage doivent correspondre au calcul du défaut du réseau.
4. Définissez la méthode de protection.Déterminez si le projet nécessite des interrupteurs de charge, des disjoncteurs à vide, des fusibles ou une combinaison.
5. Vérifiez les exigences en matière de câbles.Le type de câble, la terminaison, la taille du conducteur et l'espace d'installation disponible doivent être confirmés.
6. Passez en revue les exigences de verrouillage.Vérifiez la séquence de fonctionnement et la logique de sécurité requises.
7. Confirmez les conditions environnementales.Tenez compte de la température, de l'altitude, de l'humidité, du niveau de pollution, des conditions sismiques et de l'environnement d'installation.
8. Demandez la documentation des tests.Demandez les rapports d'essais de type, les enregistrements d'essais de routine, les certificats, les dessins et les fiches techniques applicables.
9. Vérifiez l'accès à la maintenance.Assurez-vous que les opérateurs peuvent inspecter, utiliser, tester et entretenir l’équipement en toute sécurité.
10. Évaluer l’expansion future.Si des chargeurs supplémentaires peuvent être nécessaires, discutez de la modularité et de la capacité disponible avant la fabrication.

Une spécification technique claire au début du projet peut réduire considérablement les malentendus en matière de devis, les travaux de refonte, les retards de livraison et les problèmes de mise en service.

9. Considérations relatives à l'installation, au fonctionnement et à la maintenance

Même un appareillage bien conçu nécessite une installation et un fonctionnement corrects. L'installation doit suivre les dessins approuvés du fabricant et les réglementations électriques applicables. La qualité des terminaisons de câbles est particulièrement importante car une mauvaise terminaison peut créer des contraintes électriques localisées, une surchauffe ou une défaillance de l'isolation.

Avant la mise sous tension, les équipes de projet doivent vérifier le fonctionnement mécanique, les verrouillages électriques, la continuité de la mise à la terre, les connexions des câbles, les paramètres de protection, les circuits auxiliaires, les systèmes d'indication et d'autres fonctions pertinentes.

L'entretien de routine doit être basé sur les instructions du fabricant et sur l'environnement d'exploitation réel. Les intervalles d'inspection peuvent nécessiter un ajustement en cas d'emplacements très pollués, d'humidité élevée, de commutations fréquentes ou de conditions industrielles exigeantes.

Pour les systèmes de distribution intelligents, des fonctions optionnelles de surveillance et de contrôle à distance peuvent également être envisagées. Ces fonctions peuvent améliorer la visibilité opérationnelle et permettre une réponse plus rapide aux conditions anormales lorsqu'elles sont correctement intégrées à l'architecture de contrôle du site.

10. Configurations isolées à l'air et au gaz

L’appareillage principal en anneau peut être conçu autour de différentes technologies d’isolation. Les configurations isolées par l'air utilisent l'air comme moyen isolant principal, tandis que les configurations isolées par le gaz placent les composants critiques dans un environnement isolant fermé. Des solutions à isolation solide sont également disponibles dans certaines gammes de produits.

La meilleure configuration dépend de l’environnement du projet plutôt que d’une « meilleure » technologie universelle. Les acheteurs doivent évaluer l'espace, la philosophie de maintenance, les exigences environnementales, les considérations liées au cycle de vie, les réglementations locales et les preuves de tests disponibles du fabricant.

11. Questions fréquemment posées

Qu'est-ce qu'un appareillage de commutation principal à anneau sous enveloppe métallique CA ?

Il s'agit d'un ensemble d'appareillage moyenne tension enfermé dans un boîtier métallique et conçu principalement pour la commutation, l'isolation, la protection et la distribution au sein de réseaux électriques en anneau ou radiaux.

Quelle plage de tension est généralement associée aux appareillages principaux en anneau ?

De nombreux produits RMU commerciaux sont conçus pour les réseaux moyenne tension tels que les systèmes 11 kV, 12 kV ou 24 kV, tandis que d'autres configurations peuvent couvrir des classes de tension supplémentaires. La notation correcte doit toujours être adaptée au réseau du projet.

Une unité principale en anneau empêche-t-elle les pannes de courant ?

Aucun équipement ne peut éliminer chaque panne. Un agencement en anneau peut cependant améliorer la continuité de l'alimentation en permettant d'isoler une section défaillante tandis que les sections saines peuvent rester sous tension via un chemin d'alimentation alternatif.

Quelle est la différence entre un interrupteur de charge et un disjoncteur ?

Un interrupteur de charge est principalement destiné à commuter le courant de charge normal dans les limites de sa capacité spécifiée. Un disjoncteur est conçu pour interrompre les courants de défaut ainsi que pour effectuer des tâches de commutation normales dans les limites de ses performances nominales. Le système de protection doit déterminer quel dispositif est approprié.

Pourquoi la CEI 62271-200 est-elle importante ?

La CEI 62271-200 spécifie les exigences relatives aux appareillages de commutation et de contrôle sous enveloppe métallique pour tensions assignées supérieures à 1 kV et jusqu'à 52 kV inclus. Il constitue une référence importante pour évaluer la construction, les tests et les performances des équipements applicables.

L’appareillage principal en anneau peut-il être utilisé à l’extérieur ?

Oui, les versions extérieures peuvent être conçues avec une protection de boîtier et une résistance environnementale appropriées. Cependant, l’installation extérieure nécessite une prise en compte spécifique de l’humidité, de la température, de la poussière, de la corrosion, de l’exposition solaire et des conditions du site.

Quels documents un acheteur doit-il demander au fabricant ?

Selon le projet, la documentation utile peut inclure une fiche technique, un schéma unifilaire, un dessin d'agencement général, un schéma de câblage, une documentation d'essai de type, des enregistrements d'essais de routine, un manuel d'installation, un manuel d'utilisation et des certificats applicables.

Comment sélectionner le bon appareillage principal en anneau ?

Commencez par la tension du réseau, le courant continu, le niveau de défaut, la philosophie de protection, la configuration des câbles, les exigences d'isolation, les conditions environnementales, l'espace d'installation, les exigences de sécurité et les normes applicables. Ces paramètres doivent ensuite correspondre à la configuration du produit testé par le fabricant.

12. Conclusion

L'appareillage de commutation principal à anneau sous enveloppe métallique CA joue un rôle important dans la distribution moyenne tension moderne car il combine une construction compacte, une commutation contrôlée, une isolation des défauts, une mise à la terre et des fonctions de protection dans un ensemble intégré. Sa valeur est particulièrement évidente dans les réseaux où la continuité de l'approvisionnement, un espace d'installation limité, la sécurité opérationnelle et une architecture de distribution simplifiée sont importants.

Pour les ingénieurs et les équipes d'approvisionnement, l'approche la plus fiable consiste à sélectionner l'équipement en fonction du système électrique complet plutôt que de se concentrer sur une spécification particulière telle que le courant nominal ou la taille de l'armoire. Le niveau de tension, le courant de défaut, la coordination de l'isolation, la stratégie de protection, les conditions environnementales, les performances de l'arc interne, la disposition des câbles, le verrouillage, les tests et l'expansion future doivent tous être pris en compte ensemble.
