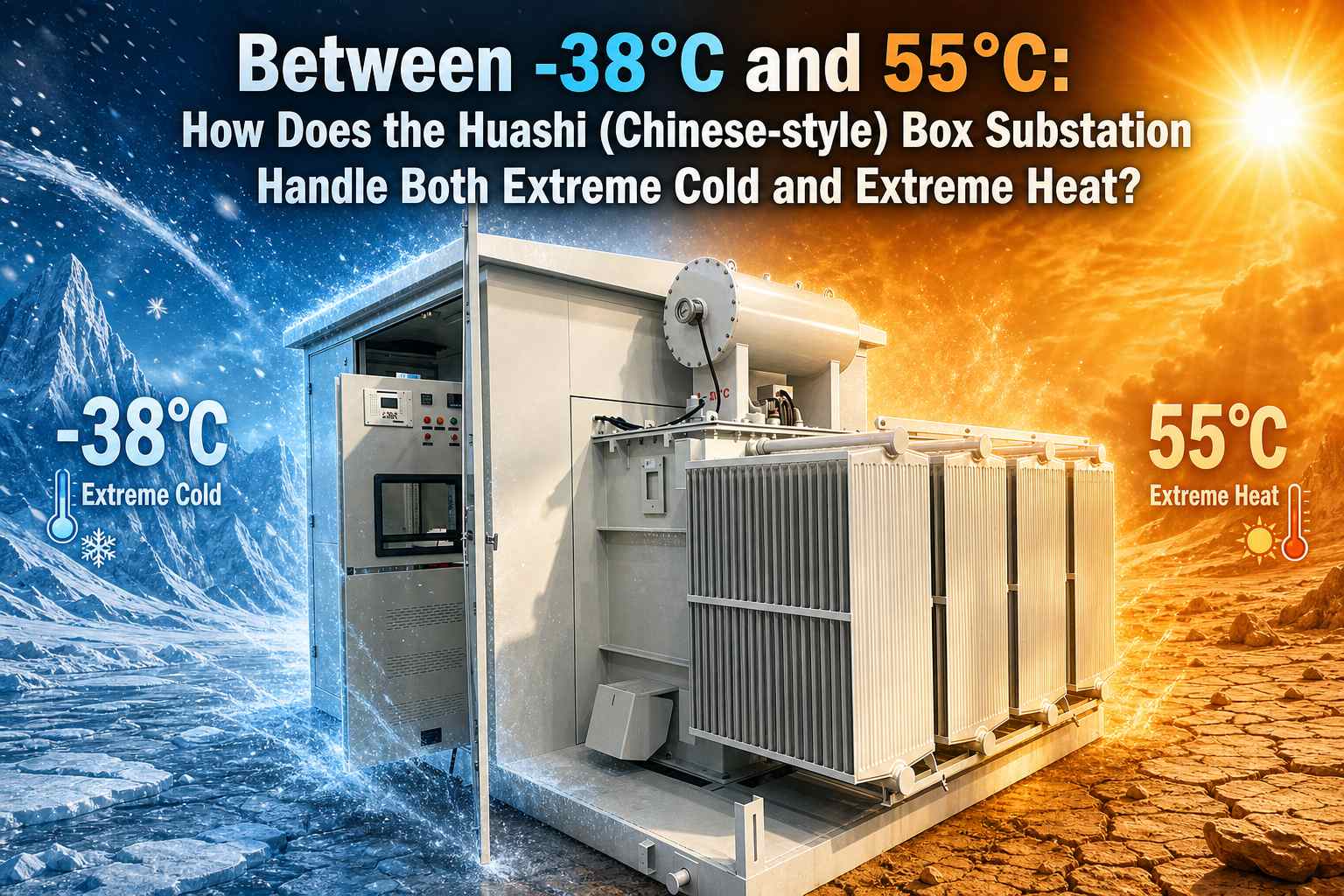

Entre -38°C et 55°C : Comment fonctionne la sous-station Huashi (style chinois)

Sur les sites de nouveaux projets énergétiques à l’étranger, tels que le gobi d’Asie centrale, l’Extrême-Orient russe et les déserts africains, les équipements sont confrontés à d’énormes écarts de température tout au long de l’année : les températures hivernales descendent à -38°C, tandis que les températures de surface en été s’élèvent à 55°C. Dans de telles conditions, les sous-stations classiques sont très sujettes aux pannes, notamment la solidification de l'huile à basse température, le blocage du mécanisme de commutation, le déclenchement par surcharge à haute température et le vieillissement accéléré de l'isolation, affectant directement la production d'énergie continue des centrales photovoltaïques et éoliennes.Zhejiang Deyan Électrique Co., Ltd.a optimisé et mis à niveau sa sous-station en caisson de style chinois pour des conditions d'exploitation complexes à l'étranger, obtenant un fonctionnement stable et continu sur une large plage de températures allant de -38°C à 55°C, fournissant ainsi des solutions de distribution d'énergie préfabriquées fiables aux entrepreneurs EPC mondiaux et aux nouveaux clients de centrales énergétiques.

Ce qui distingue le poste à caisson de style chinois des sous-stations à caisson de style européen traditionnel est sa caractéristique principale : le corps du transformateur est monté à l'extérieur, avec des dissipateurs de chaleur directement exposés à l'air, s'appuyant sur une ventilation naturelle pour dissiper la chaleur. Cela lui confère un excellent potentiel de dissipation thermique, ce qui constitue un avantage fondamental pour s’adapter aux scénarios de températures élevées. S'appuyant sur cette base structurelle, Deyan Electric a réalisé des conceptions personnalisées spécialisées ciblant les deux principaux problèmes que sont le froid extrême et la chaleur extrême, résolvant ainsi les problèmes de fonctionnement des équipements causés par d'énormes écarts de température.

Conditions de fonctionnement à haute température de 55 °C : dissipation thermique améliorée, pas de déclenchement à haute température

Dans les projets désertiques du Moyen-Orient et d’Afrique, les températures ambiantes peuvent atteindre 55°C. Le rayonnement solaire combiné à la génération de chaleur du transformateur rend les sous-stations classiques très sensibles à la protection contre la surchauffe et au fonctionnement déclassé. La sous-station en caisson de style chinois Deyan adopte une structure de radiateur de type ouvert montée à l'extérieur, exploitant pleinement le refroidissement par convection naturelle et réduisant la dépendance à l'égard de composants vulnérables tels que les ventilateurs.

La coque du boîtier utilise une plaque d'acier résistante aux intempéries avec revêtement en fluorocarbone résistant aux UV pour résister au rayonnement solaire intense et réduire l'accumulation de chaleur interne. Les compartiments haute tension et basse tension sont équipés d'un système d'échappement intelligent à température contrôlée qui active automatiquement la ventilation forcée lorsque les températures atteignent un seuil défini, combiné à des écrans filtrants anti-poussière pour équilibrer la dissipation thermique et la prévention du sable. Tous les composants internes sont des pièces de qualité industrielle à haute température, et les matériaux d'isolation ont une marge d'augmentation de température importante réservée, maintenant une capacité de sortie nominale stable à 55 °C et empêchant les arrêts de station causés par une surchauffe de la sous-station.

Froid extrême -38°C Conditions de fonctionnement : antigel à basse température, garantissant un démarrage fiable

Lorsque la température ambiante descend jusqu'à -38 °C, la viscosité de l'huile de transformateur conventionnelle augmente fortement et peut même précipiter de la cire. Les joints des interrupteurs deviennent cassants à basse température et les armoires de commande subissent de la condensation et du gel, ce qui rend impossible la fermeture de l'équipement.

Pour les projets à froid élevé, Deyan sélectionne une huile de transformateur naphténique à faible point d'écoulement, qui maintient une bonne fluidité à basse température. Les compartiments haute tension et basse tension du poste à caisson sont équipés d'un module intégré de chauffage intelligent + déshumidification anti-condensation qui active automatiquement le chauffage lorsque les températures descendent en dessous d'une valeur définie, maintenant la température de fonctionnement des circuits de contrôle et de protection.

Le joint du boîtier utilise des bandes d'étanchéité en caoutchouc de silicone résistantes aux basses températures pour empêcher le durcissement et la fissuration à basse température, ainsi que pour empêcher l'intrusion de l'humidité, de la glace et de la neige. La structure de la coque a subi une vérification d'impact à basse température, sans risque de rupture fragile dans des environnements extrêmement froids, garantissant une mise en service en douceur à -38°C et une adaptation aux projets éoliens et photovoltaïques en Asie centrale et en Sibérie.

Adaptation multi-scénarios, répondant aux normes des projets à l’étranger

La sous-station électrique de style chinois Zhejiang Deyan intègre un compartiment haute tension, un compartiment basse tension et un transformateur immergé dans l'huile monté à l'extérieur. Il présente une structure compacte et un encombrement réduit, facilitant le levage sur site et une installation rapide.

Il prend en charge les niveaux de tension courants de 10 kV/35 kV et peut être adapté pour des projets à l'étranger, notamment l'augmentation du photovoltaïque, l'énergie éolienne et la distribution d'énergie minière. Il peut être fabriqué conformément aux normes internationales CEI et est accompagné des certifications CE, RoHS et autres certifications connexes, répondant aux exigences de conformité des propriétaires étrangers et des entrepreneurs EPC.

En plus d'une conception à large température, le boîtier est disponible dans les indices de protection IP54/IP55 et prend en charge la personnalisation contre la corrosion par tempête de sable et par brouillard salin, s'adaptant aux environnements composites difficiles tels que les plateaux, les tempêtes de sable et les zones côtières. L'unité complète comprend des configurations complètes de verrouillage mécanique, de parafoudres, de décompression et de protection contre les gaz, avec un fonctionnement et une maintenance pratiques. La maintenance d'une seule unité n'affecte pas le fonctionnement des autres unités, ce qui réduit considérablement les coûts d'exploitation et de maintenance de la station.

 Conclusion

Des champs de neige extrêmement froids à -38 °C aux déserts torrides à 55 °C, les écarts de température extrêmes ne sont plus un obstacle aux nouveaux projets énergétiques à l'étranger. La sous-station en caisson de style chinois de Zhejiang Deyan Electric, s'appuyant sur sa conception structurelle unique et sa technologie de personnalisation à large plage de température, permet un fonctionnement stable dans des environnements à haute et basse température, fournissant des solutions de sous-station préfabriquées rentables pour la distribution mondiale d'énergie et les nouveaux projets énergétiques.

Si vous recherchez une sous-station en caisson de style chinois capable de s'adapter aux climats extrêmes, vous êtes invités à contacter Zhejiang Deyan Electric pour des solutions techniques et des devis de projet.
