Unité principale en anneau ou sous-station de type boîte : de quoi votre projet a-t-il besoin ?

Dans les projets de distribution 10-35kV, l'unité principale en anneau (RMU) et la sous-station de type caisson sont fréquemment mentionnées dans la même revue de conception. Parce que les deux sont compacts et tous deux fabriqués en usine, ils sont parfois traités comme des options concurrentes. Ce n’est pas le cas. La décision se résume à une question concernant le nœud que vous envisagez : ce point doit-il réduire la tension et distribuer de l'énergie basse tension, ou doit-il uniquement commuter, sectionner et connecter des lignes ?ZhejiangDeyan Electric Co., Ltd., qui fabrique les deux gammes de produits, définit ci-dessous les limites pratiques.

I. Deux métiers différents

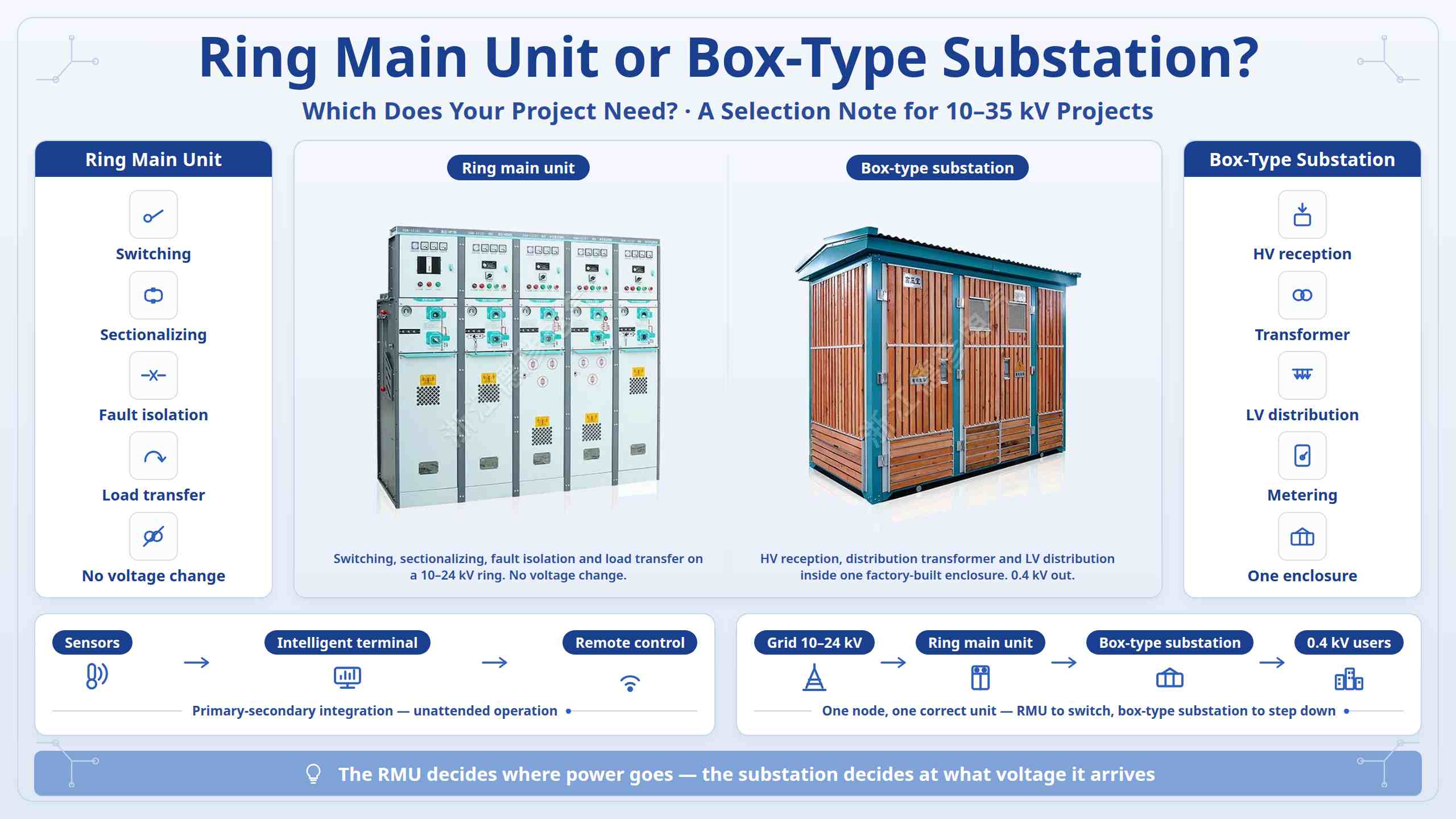

Une unité principale en anneau est un appareillage sous enveloppe métallique utilisé dans les réseaux en anneau moyenne tension de 10 à 24 kV. Ses composants internes sont des interrupteurs-sectionneurs, des sectionneurs de terre et des fusibles. Il effectue la commutation, la sectionnement des lignes, l'isolation des défauts et le transfert de charge, de sorte qu'un défaut sur une section de câble puisse être coupé sans interrompre l'alimentation du reste de l'anneau. Cela ne change pas la tension.

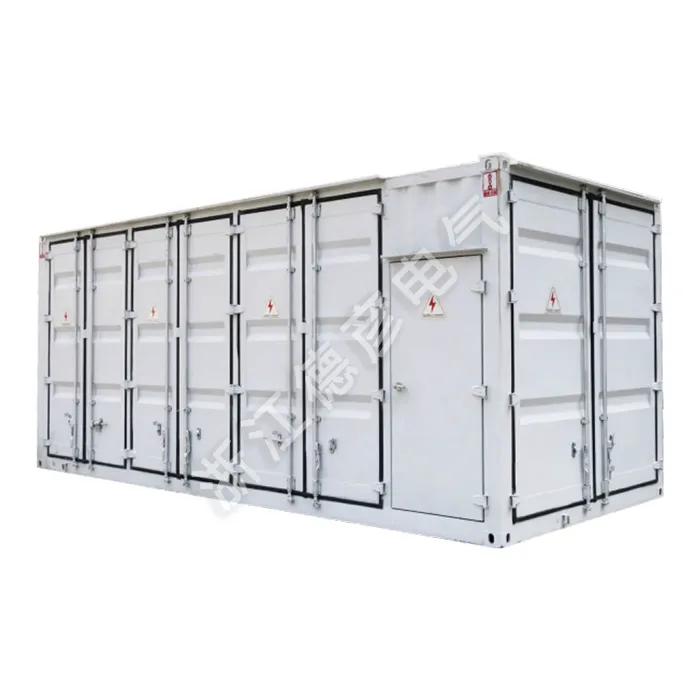

Une sous-station de type boîte intègre la réception d'énergie haute tension, un transformateur de distribution et la distribution d'énergie basse tension, ainsi que le comptage et l'enceinte, dans une structure en acier mobile entièrement fermée. Il est préfabriqué en usine, livré dans son ensemble, et sa production est une alimentation basse tension destinée aux utilisateurs finaux.

En une seule ligne : une RMU décide où va le pouvoir ; une sous-station de type boîte décide à quelle tension elle arrive et comment elle est distribuée.

II. Faire correspondre le modèle à votre scénario

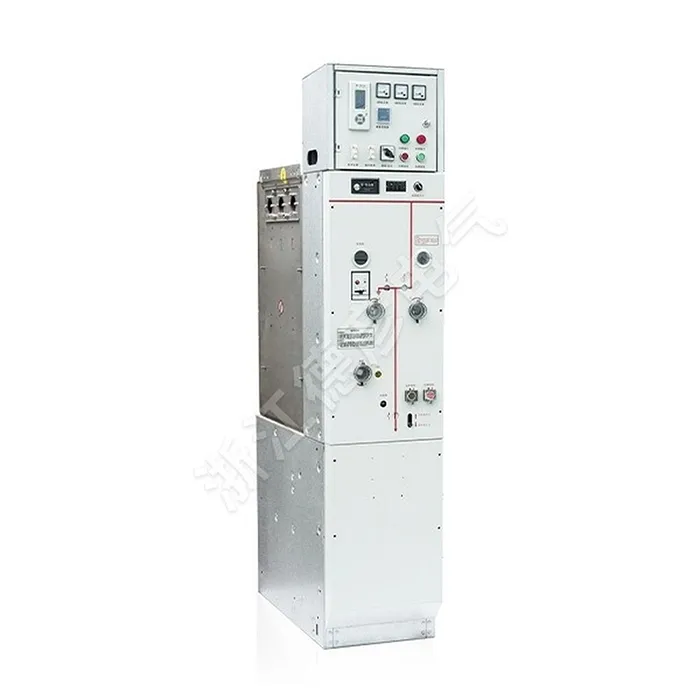

Rénovation du câble urbain avec alimentation en anneau double puissance et aucun appel local pour une RMU. Les points de charge nécessitant une puissance sortante de 0,4 kV – quartiers résidentiels, ateliers, zones commerciales, bornes de recharge – nécessitent une sous-station de type boîte. Les sites extérieurs, étroits, humides ou poussiéreux privilégient une RMU isolée au gaz, dont le réservoir scellé résiste à la condensation, à la poussière et au brouillard salin avec beaucoup moins d'inspection. Les projets photovoltaïques, de stockage et de recharge utilisent les deux : les sous-stations élévateurs et les armoires connectées au réseau gèrent la conversion et la connexion au réseau, tandis que les RMU isolées au gaz gèrent la collecte et la commutation dans une empreinte contrôlée.

III. Dans la plupart des projets, ils travaillent ensemble

Dans de nombreuses sous-stations de type caisson, les unités d'arrivée et de départ haute tension sont elles-mêmes des unités principales en anneau dotées d'interrupteurs-sectionneurs. La RMU est le composant de commutation ; la sous-station est l'enceinte qui ajoute la transformation et la distribution basse tension autour d'elle. La frontière est donc pratique plutôt que compétitive : si un nœud se contente de commuter et de sectionner, spécifiez une RMU ; si elle doit également se retirer et distribuer, préciser une sous-station de type caisson ; et si cette station fait également partie d'un réseau en anneau, les deux sont spécifiés ensemble. L'orientation dominante actuelle pour les deux est l'intégration primaire-secondaire : des capteurs et des unités de surveillance à l'intérieur de l'armoire, associés à un terminal de distribution intelligent externe, permettant le téléchargement de données en temps réel, la localisation et l'isolation automatiques des défauts, le contrôle de commutation à distance et le fonctionnement sans surveillance.

IV. Que vérifier avant de confirmer le modèle

Déterminez d’abord si le réseau est radial ou en anneau à double puissance – cela seul détermine si une RMU est nécessaire. Vérifiez ensuite la tension nominale (10/24/35 kV), le courant nominal et le courant de coupure en court-circuit avec des paramètres de protection coordonnés ; conditions du site, y compris l'espace, l'humidité, la poussière, le brouillard salin et le niveau de protection, avec un équipement antidéflagrant conforme à la norme GB 50058 si nécessaire ; et les exigences de charge telles que la capacité du transformateur, les circuits de sortie et un éventuel déplacement. Pesez d'abord le coût par rapport au coût du cycle de vie : les équipements isolés à l'air conviennent aux sites intérieurs secs avec un personnel de maintenance dédié, tandis que les équipements isolés au gaz coûtent plus cher au départ mais réduisent la maintenance sur les sites extérieurs ou difficiles à inspecter.
