Type économique d'onduleur à usage général

Deyan Electric est une entreprise électrique industrielle professionnelle intégrant la R&D, la production et le service, avec un bon avantage de prix et une couverture sur les marchés européens et américains. Son type économique d'onduleur à usage général LNC500m présente une taille compacte et une qualité stable. Adapté aux achats en gros, il s’adapte à divers sites avec des fonctions de protection complètes.

envoyer une demande

Description du produit

Le type économique d'onduleur à usage général de la série LNC500M est des onduleurs de type mini développés sur la base d'une nouvelle plate-forme logicielle et matérielle pour répondre à davantage de demandes du marché. Ils ont d'excellentes performances, des fonctions de protection complètes, une taille compacte, sont beaux, durables et fonctionnent de manière stable et fiable. Ils peuvent être appliqués de manière flexible à différents sites de traitement. Ils adoptent le contrôle V/F et prennent en charge le protocole de communication Modbus standard (Remarque : l'interface de communication se trouve sur une carte de communication indépendante. La carte de communication sera attachée après avoir noté « carte de communication » lors de la commande). Plage de puissance : 0,75 kW ~ 2,2 kW-220 V, 0,75 kW ~ 5,5 kW-380 V.

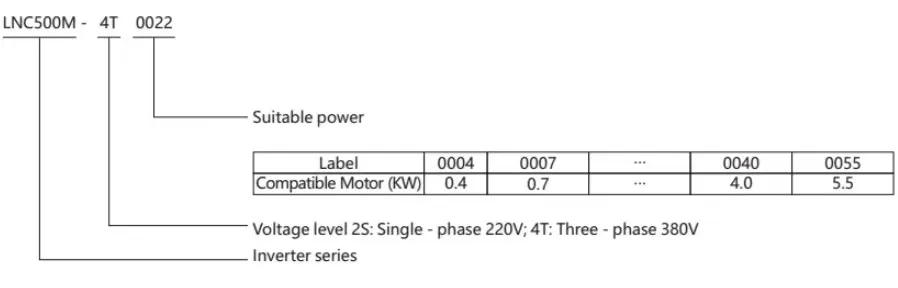

Signification du modèle

LNC500m General-Purpose Inverter (Economical Type)

Liste des types de machines

Onduleur	Charge à usage général
Onduleur	Capacité nominale (kVA)	Courant de sortie nominal (A)	Puissance moteur applicable (kW)
2S0004G	1.1	3	0.4
2S0007G	1.9	5	0.75
2S0015G	2.9	7	1.5
2S0022G	3.8	10	2.2
4T0007G	1.6	2.5	0.75
4T0015G	2.4	4.5	1.5
4T0022G	3.6	5.5	2.2
4T0040G	6.3	9	4.0
4T0055G	8.6	12	5.5

Spécifications techniques

Article			Spécification
Saisir	Fréquence de tension		Triphasé 380V50/60Hz	Monophasé 220V50/60Hz
	Fluctuation de tension		Triphasé 300V~460V	Monophasé 170V~270V
Sortir	Plage de tension		Série 4T# :0～380V	Série 2S# : 0 ~ 220 V
	Gamme de fréquence		0 ~ 800Hz
	Capacité de surcharge		110 % à long terme ; 150 % pendant 1 minute ; 180 % pendant 2 secondes
caractéristiques de contrôle	Mode de contrôle		Contrôle V/F
	Couple de démarrage		Vitesse 0 à 180%
	Plage de régulation de vitesse		1:100
	Précision de stabilité de vitesse		±0,5%
	Temps de réponse		≤20ms
	Courbe V/F		Réglage arbitraire des courbes V/F multi-segments Deux courbes fixes : couple constant et réduction de couple quadratique 1
	Augmentation de couple		Réglage manuel : 0,0 ~ 30,0 % de la sortie nominale
	Suppression du courant		Le contrôle de courant en boucle fermée limite avec précision le courant dans une plage raisonnable, évitant ainsi les surtensions et les déclenchements sur défaut.
	Suppression de tension		Dans les situations où la tension du réseau fluctue fréquemment ou où il y a des accélérations et des décélérations fréquentes, un contrôle unique de prédiction de tension est utilisé pour limiter la tension dans une plage raisonnable.
	Résolution de fréquence	quantité analogique	0,1 % de la fréquence de sortie maximale
		Quantité numérique	0,01 Hz
	Précision de la fréquence	quantité analogique	0,1 % de la fréquence de sortie maximale
		Quantité numérique	0,01 % de la fréquence de sortie définie
Fonctions typiques	Fonctionnement à plusieurs vitesses		Contrôle multi-vitesse programmable en 8 étapes, 6 modes de fonctionnement disponibles pour la sélection
	Fonctionnement à fréquence oscillante		Fonctionnement à fréquence oscillante : fréquence prédéfinie et fréquence centrale réglables, mémoire d'état et restauration après arrêt et panne de courant.
	Contrôle PID		Contrôleur PID intégré (fréquence prédéfinie disponible)
	Communication RS485		Fonction de communication RS485 standard, prenant en charge le protocole de communication MODBUS
	Économie d'énergie automatique		Ajustez la tension de sortie et la compensation de glissement en temps réel en fonction du courant de sortie, permettant au moteur de fonctionner à tout moment avec la plus haute efficacité
	Régulation automatique de la tension		Il peut être sélectionné selon les besoins pour obtenir l'effet de fonctionnement le plus stable
	Détection de vitesse et redémarrage		Redémarrage en douceur et redémarrage instantané du moteur
	Comptoir		Un compteur interne pour une intégration facile du système
	Fréquence porteuse		Synthèse vectorielle triphasée : 0,8 ~ 15,0 KHz
	Réglage de la fréquence	Entrée analogique	Entrée de tension : 0 ~ 10 V (impédance d'entrée 10 K) (les limites supérieure et inférieure peuvent être définies)
		Entrée numérique	Réglé par le panneau de commande, l'interface RS485, les bornes UP/DW et peut également être réglé dans diverses combinaisons avec une entrée analogique
	Signal de sortie	Sortie analogique	Tension 1 voie 0 ~ 10 V
		Sortie numérique	Sortie DO 1 voie, sortie relais de défaut 1 voie (TA, TB, TC)
	Freinage	Freinage régénératif	Plus de 75 %
		Freinage CC	Sélectionnable respectivement au démarrage et à l'arrêt, fréquence de fonctionnement 0 ~ 50,00 Hz, durée de fonctionnement 0 ~ 20,0 s ou fonctionnement continu
Fonction de protection	Protection de l'alimentation		Protection contre les sous-tensions, protection contre le déséquilibre de puissance triphasé
	Protection de fonctionnement		Protection contre les surintensités, protection contre les surtensions, protection contre la surchauffe de l'onduleur, protection contre les surcharges de l'onduleur, protection contre les surcharges du moteur, protection contre la perte de phase de sortie, protection du module d'entraînement, protection contre la perte de phase d'entrée, protection contre les surcharges d'alimentation à découpage
	Anomalie d'équipement		Anomalie de détection de courant, anomalie de mémoire EEPROM, anomalie de centrale, surchauffe moteur, défaut d'engagement MC, défaut de température
	Connexion moteur		Moteur non connecté, paramètres triphasés déséquilibrés du moteur, erreur d'identification des paramètres
Environnement	Température ambiante		-10 ℃ à + 50 ℃ (sans gel)
	Humidité ambiante		En dessous de 90 % (sans givrage)
	Milieu environnant		À l'intérieur (pas de lumière directe du soleil, pas de gaz corrosifs ou inflammables, pas de brouillard d'huile, de poussière, etc.)
	Altitude		En dessous de 1000m
	Niveau de protection		IP20
	Méthode de refroidissement		Refroidissement par air forcé
	Niveau de vibration		<20 m/s²

LNC500m General-Purpose Inverter (Economical Type)
