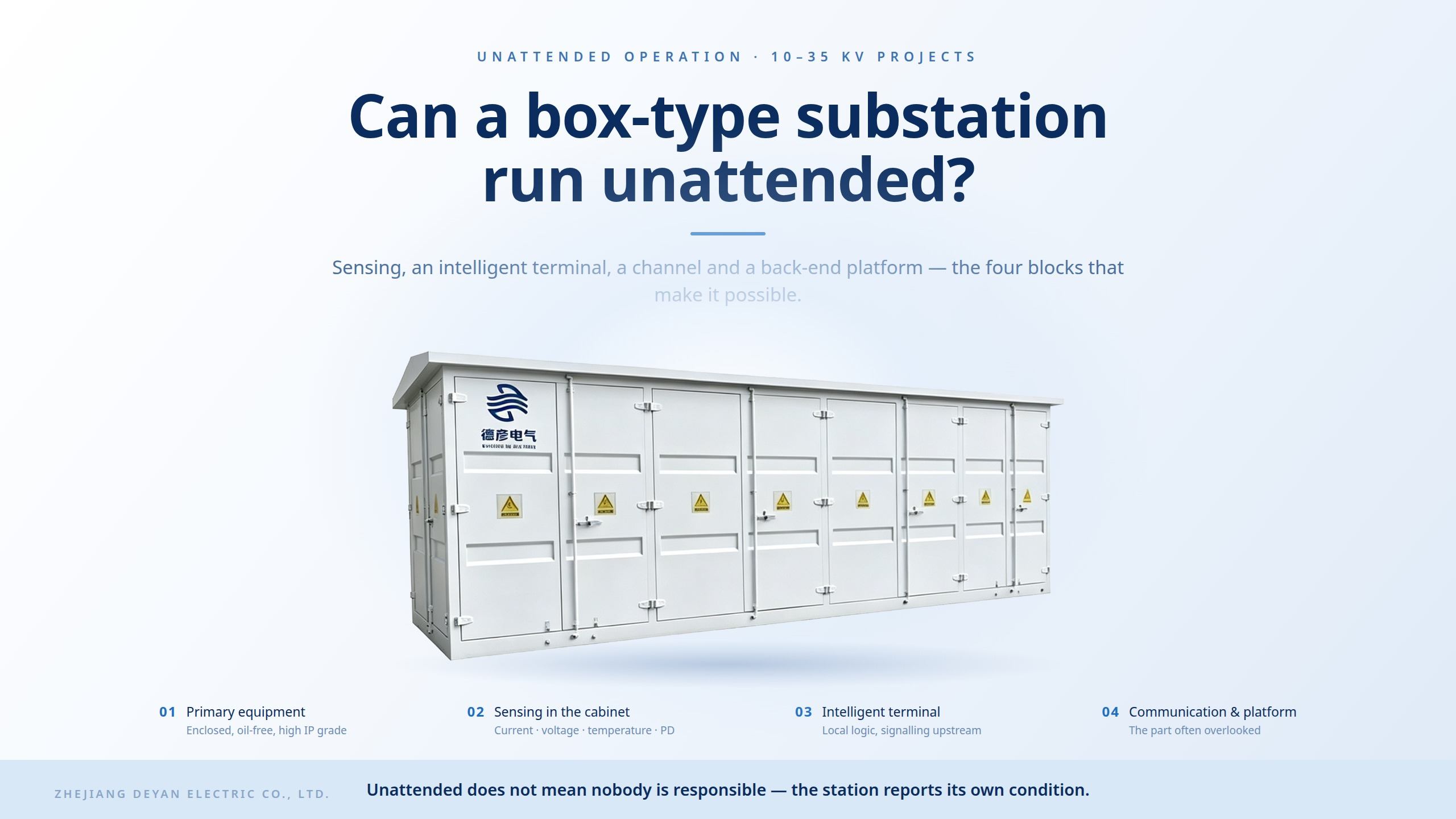

Une sous-station de type boîte peut-elle fonctionner sans surveillance ?

Il est de plus en plus probable que les salles de distribution et les sous-stations compactes fonctionnent sans opérateur permanent sur place. La question n’est plus de savoir si l’équipement peut le faire, mais de savoir ce dont la station a besoin autour d’elle : des capteurs, un terminal intelligent, un canal de communication et une plate-forme back-end, tous prévus dès le départ. Une station qui n'est « intelligente » que sur le papier aura néanmoins besoin de visites quotidiennes.

I. Ce que signifie réellement une opération sans surveillance

Sans surveillance ne signifie pas que personne n’est responsable. Cela signifie que la station signale son propre état : téléchargement à distance en temps réel des données de fonctionnement, alarme et positionnement automatiques en cas de panne, commande de fermeture et d'ouverture à distance et alerte précoce en cas de conditions anormales telles qu'une surchauffe des joints, des défauts d'isolation interne ou une faible pression de gaz dans les modèles à isolation gazeuse. Le personnel d'exploitation effectue ensuite une inspection et une maintenance programmées plutôt que de rester sur place – c'est exactement pourquoi ce modèle est devenu une exigence courante dans la rénovation du réseau urbain, la distribution des parcs, les stations photovoltaïques et de stockage d'énergie et les projets de transport ferroviaire.

II. Les quatre éléments constitutifs

1. Un équipement primaire qui survit sans attention quotidienne

Le fonctionnement de l'ensemble de la station entièrement fermé et sans huile et un degré de protection élevé empêchent la pluie, la poussière, l'humidité et le brouillard salin côtier d'entrer dans l'armoire. Les sous-stations de type boîte construites avec des armoires en tôle d'acier aluminium-zinc et des techniques de fabrication de conteneurs offrent également une enceinte et une mobilité complètes, de sorte que la station peut être déplacée si la configuration du projet change.

2. Détection à l'intérieur de l'armoire

Des capteurs de courant et de tension, des unités de détection de température et des unités de surveillance des décharges partielles sont intégrés dans l'équipement principal ; les modèles isolés au gaz surveillent en outre la pression de la chambre à gaz.

3. Un terminal intelligent comme unité de traitement locale

Un terminal de distribution intelligent externe collecte les signaux, exécute la logique locale et communique avec le système back-end.

4. Communication et plateforme back-end

Le téléchargement de données, les alarmes et le contrôle de commutation à distance nécessitent un canal de communication et une plate-forme de surveillance côté client. C’est l’élément le plus souvent négligé lorsque l’équipement est acheté séparément du système d’automatisation.

III. Ce que change l’intégration primaire-secondaire

Les armoires traditionnelles remplissent uniquement des fonctions de commutation principales et ne s'adaptent pas aux systèmes électriques de nouveau type. L'intégration primaire-secondaire intègre des capteurs et des unités de surveillance à l'intérieur de l'armoire et les associe à un terminal de distribution intelligent externe, de sorte que le système complet puisse réaliser un téléchargement de données à distance en temps réel, une localisation automatique des défauts, un reporting et une isolation des segments, un contrôle de fermeture et d'ouverture à distance et une alerte précoce en cas de surchauffe des joints et de défauts d'isolation interne. Il constitue le support pratique pour l'automatisation de la distribution et est largement associé aux nouvelles sous-stations énergétiques et aux réseaux de distribution d'énergie urbains intelligents.

Note:les terminaux de distribution intelligents et les composants de surveillance sont des pièces auxiliaires achetées. Deyan Electric est responsable de la conception structurelle des armoires, de l'assemblage des équipements principaux, de l'intégration du câblage et de la mise en service globale avant la livraison.

IV. Que confirmer avant de spécifier

Définissez d'abord la liste des fonctions – quels signaux doivent être surveillés et quelles opérations doivent être contrôlables à distance – plutôt que de simplement commander une « armoire intelligente ». Confirmer les conditions de communication du site et la plateforme back-end du client. Vérifiez les conditions environnementales, y compris l'installation intérieure ou extérieure, l'humidité, la poussière, le brouillard salin, le niveau de protection requis et toute exigence relative à un fonctionnement sans huile ou à une isolation au gaz respectueuse de l'environnement. Vérifiez les paramètres électriques : tension nominale comprise entre 10 et 35 kV, courant nominal, courant de coupure en court-circuit, capacité du transformateur et coordination des paramètres de protection entre les interrupteurs supérieur et inférieur. Enfin, obtenez des rapports d'essais de type et des documents de qualification valides, conservez le système dans des modèles d'armoires stables pouvant être produits en masse et tracez une ligne claire entre les armoires fournies et les composants intelligents achetés séparément.
