Appareillage de commutation principal à anneau sous enveloppe métallique AC

Deyan Electric est un fournisseur électrique industriel professionnel avec R&D, production et service intégrés. L'appareillage de commutation principal à anneau sous enveloppe métallique CA est une solution compacte et fiable pour la distribution d'énergie secondaire dans les réseaux 10-12 kV. Sa conception robuste à revêtement métallique garantit sécurité et durabilité, idéale pour les systèmes principaux en anneau dans les réseaux urbains, les installations industrielles et les complexes commerciaux. Cette unité offre une commutation de charge efficace, une isolation fiable des défauts et nécessite un minimum de maintenance, garantissant une alimentation électrique continue et une sécurité de fonctionnement améliorée.

envoyer une demande

Description du produit

L'appareillage de commutation principal à anneau sous enveloppe métallique AC est une solution d'appareillage de commutation compacte et fiable conçue pour les réseaux de distribution 12 kV, 50 Hz. L'appareillage principal à anneau sous enveloppe métallique CA est conforme aux normes CEI 62271-200 et GB 3906 et peut être configuré avec des composants clés d'ABB ou des commutateurs domestiques hautes performances (SFL-12/24). Doté d'une armoire rivetée avec précision avec protection IP3X et de verrouillages mécaniques robustes, il garantit un fonctionnement sûr et évite les erreurs de fonctionnement. L'unité est légère, facile à entretenir et adaptée aux applications de réseau urbain et rural.

Paramètre du produit (spécification)

Nombre	Nom	Unité	Paramètres
1	Tension nominale	kV	12
2	Fréquence nominale	Hz	50
3	Courant nominal du jeu de barres principal/courant nominal maximum du fusible	A	630,125
4	Courant de tenue de courte durée nominal du circuit principal et du circuit de mise à la terre	kA/s	20,3
5	Courant de tenue de crête nominal du circuit principal et du circuit de mise à la terre	KA	50
6	Courant de fermeture nominal du circuit principal et du circuit de mise à la terre	kA	50
7	Cycles de coupure à pleine capacité pour les interrupteurs de charge	Deuxième	100
8	Courant de coupure du fusible	kA	31,5,40
9	Courant de coupure nominal en boucle fermée	A	630
10	Courant de transfert nominal	A	630
11	Durée de vie mécanique	deuxième	2000
12	1 min Tension de tenue à la fréquence industrielle (crête) par rapport à la terre/à la coupure d'isolement	kV	42,48
13	Tension de tenue aux chocs de foudre (crête) phase-phase, phase-terre/coupure d'isolement	kV	75,85
14	Tension de tenue à la fréquence d'alimentation du circuit secondaire pendant 1 minute	kV	2
15	Indice de protection		IP3X

Caractéristique du produit et application

Conception robuste sous boîtier métallique

Compact et peu encombrant

Commutation de charge et isolation des défauts fiables

Fonctionnement et entretien simples

Compatibilité étendue des applications

Sites de candidature

◇ Sous-stations secondaires compactes

◇ Petites entreprises industrielles et minières

◇ Centrales éoliennes

◇ Hôtels, centres commerciaux, immeubles de bureaux, centres commerciaux, etc.

◇ C- Unité de commutation de charge

◇ Unité de connexion par câble D-Direct

◇ Unité de connexion de câble De-Direct avec interrupteur de mise à la terre

◇ Unité combinée interrupteur-fusible F- Load

◇ V- Unité disjoncteur à vide

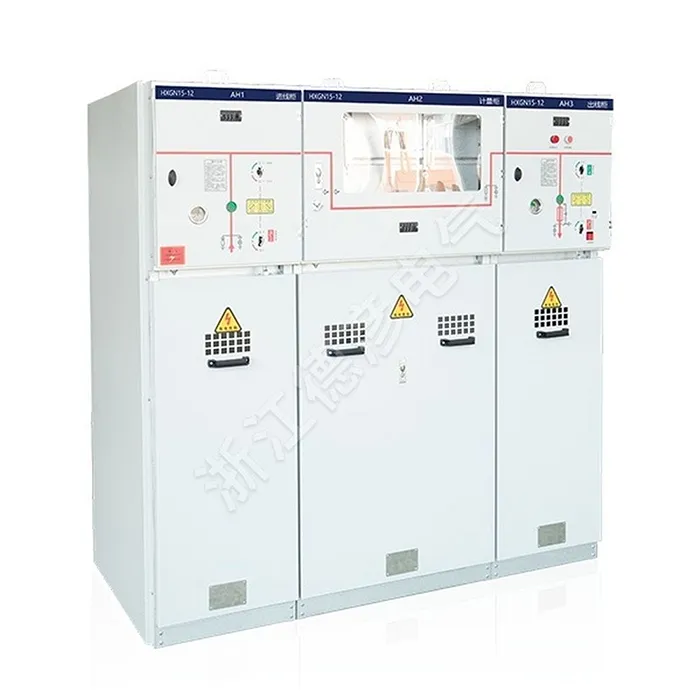

AC Metal-Enclosed Ring Main Switchgear
