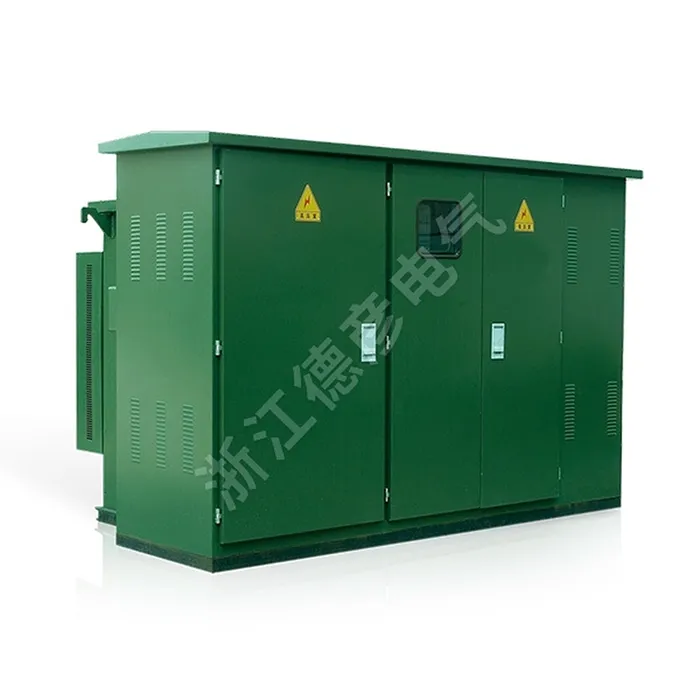

Sous-station préfabriquée de type boîte de style américain

Deyan Electric est un fournisseur professionnel possédant une riche expérience de fabrication d’appareils électriques industriels. La sous-station de type boîte préfabriquée de style américain est une solution compacte et entièrement intégrée pour la distribution d'énergie de 10 kV à 35 kV. Il est doté d'un boîtier en acier inviolable et résistant aux intempéries avec un design esthétique classique. Cette unité « plug-and-play » combine une unité principale en anneau haute tension, un transformateur à faibles pertes et un appareillage basse tension en un seul système robuste. Il garantit des performances fiables, une installation facile et est idéal pour les espaces publics, les zones résidentielles et les applications industrielles.

envoyer une demande

Description du produit

La sous-station préfabriquée de type boîte de style américain intègre une technologie internationale avancée tout en étant adaptée aux conditions nationales. La sous-station préfabriquée de type boîte de style américain présente une conception compacte, une installation et une maintenance faciles, un faible bruit, de faibles pertes, une protection antivol, une forte capacité de surcharge et des garanties complètes. Il convient aux nouvelles zones résidentielles, ceintures vertes, parcs, gares, hôtels, chantiers de construction, aéroports, etc.

Paramètre du produit (spécification)

Numéro de série	Nom	Unité	Spécifications techniques
1	Tension nominale	kv	10/0,4 (haute pression/basse pression)
2	Tension de fonctionnement maximale	kv	12 (côté haute tension)
3	Fréquence nominale	Hz	50
4	Capacité nominale	KVA	50-1600
5	Tension de tenue à la fréquence industrielle pendant 1 minute	KV	35
6	Tension de choc de foudre	KV	75
7	Méthode de refroidissement		Refroidissement automatique immergé dans l'huile
8	Courant de coupure du fusible de secours haute tension	kA	50
9	Courant de coupure du fusible à insertion	KA	2.5
10	Température ambiante	℃	-35-+40
11	Élévation de température autorisée de la batterie	k	65
12	Régulation de tension à vide		±5 % ou ±2 × 2,5 %
13	Niveau de bruit	dB	50
14	Indice de protection		IP43

Tableau des spécifications techniques du transformateur

Doté du nouveau noyau de transformateur de la série S9, qui offre de faibles pertes, une excellente capacité de surcharge et une forte résistance aux courts-circuits. Toutes les fixations sont traitées avec des mesures anti-desserrage, éliminant ainsi le besoin de soulever le noyau. Alternativement, les transformateurs supérieurs des séries S10 et S11 sont également disponibles.

Capacité kVA	Tension kV		Désignation du groupe de connexion	% de courant à vide			% de courant à vide			Impédance Tension %	S9	S10	S11
Capacité kVA	Haute pression	Basse pression	Désignation du groupe de connexion	S9	S10	S11	S9	S9	S11	Impédance Tension %	S9	S10	S11
50	10±5% ou ±2×2,5%	0.4	Dyn11 ou Yyn0	2.0	1.9	0.75	0.17	0.15	0.12		0.87	0.83	0.87
63				1.9	1.8	0.7	0.2	0.18	0.14		1.04	0.99	1.04
80				1.9	1.7	0.7	0.25	0.22	0.175		1.25	1.2	1.25
100				1.8	1.55	0.65	0.29	0.26	0.2		1.5	1.42	1.5
125				1.7	1.45	0.65	0.34	0.3	0.235	4.0	1.8	1.72	1.8
160				1.6	1.3	0.6	0.4	0.36	0.27		2.2	2.12	2.2
200				1.5	1.2	0.55	0.48	0.43	0.33		2.6	2.5	2.6
250				1.4	1.1	0.5	0.56	0.5	0.39		3.05	2.9	3.05
315				1.4	1.0	0.45	0.67	0.29	0.465		3.65	3.45	3.65
400				1.3	1.0	0.4	0.8	0.71	0.56		4.3	4.15	4.3
500				1.2	1.0	0.4	0.96	0.85	0.67		5.15	4.82	5.15
630				1.1	0.8	0.4	1.2	1.6	0.81		6.2	5.86	6.2
800				1.0	0.7	0.35	1.4	1.23	0.98		7.5	7.2	7.5
1000				1.0	0.6	0.3	1.7	1.5	1.15	4.5	10.3	9.8	10.3
250				0.9	0.6	0.27	1.95	1.72	1.36		12.0	12.2	12.0

Caractéristique du produit et application

Conception intégrée et compacte

Noyau de transformateur immergé dans l'huile

Haute sécurité et inviolabilité

Pré-testé pour la fiabilité

Installation et mise à la terre flexibles

Sites de candidature

◇ Sous-stations secondaires compactes

◇ Petites entreprises industrielles et minières

◇ Centrales éoliennes

◇ Hôtels, centres commerciaux, immeubles de bureaux, centres commerciaux, etc.

◇ C- Unité de commutation de charge

◇ Unité de connexion par câble D-Direct

◇ Unité de connexion de câble De-Direct avec interrupteur de mise à la terre

◇ Unité combinée interrupteur-fusible F- Load

◇ V- Unité disjoncteur à vide
