Quelle unité principale d'anneau de niveau de tension doit être sélectionnée pour les projets de distribution EPC ?

Dans divers projets d'entreprise générale de distribution EPC, l'unité principale en anneau (RMU) fait office de composant haute tension de base des sous-stations groupées et des sous-stations de type boîte. La sélection de son niveau de tension détermine directement la stabilité, la conformité et le coût du projet de l'ensemble de la solution de distribution d'énergie, et constitue également une préoccupation technique clé pour les ingénieurs d'approvisionnement EPC au stade de la conception préliminaire. De nombreux entrepreneurs généraux EPC soulèvent une question dès le début de l'enquête : quelle unité principale en anneau de niveau de tension doit être sélectionnée pour les projets EPC de distribution ?

Situé à Yueqing, Zhejiang,Zhejiang Deyan Électrique Co., Ltd.se spécialise dans la R&D et la fabrication d’équipements de distribution d’énergie moyenne tension. Nous fournissons des unités principales en anneau à isolation solide au gaz SF6 et à isolation solide respectueuses de l'environnement, des sous-stations en boîtier de style européen, des sous-stations préfabriquées de type cabine et une gamme complète d'équipements de distribution d'énergie. Nous servons depuis longtemps des clients généraux EPC mondiaux et proposons des solutions de sélection RMU personnalisées pour différents projets de distribution.

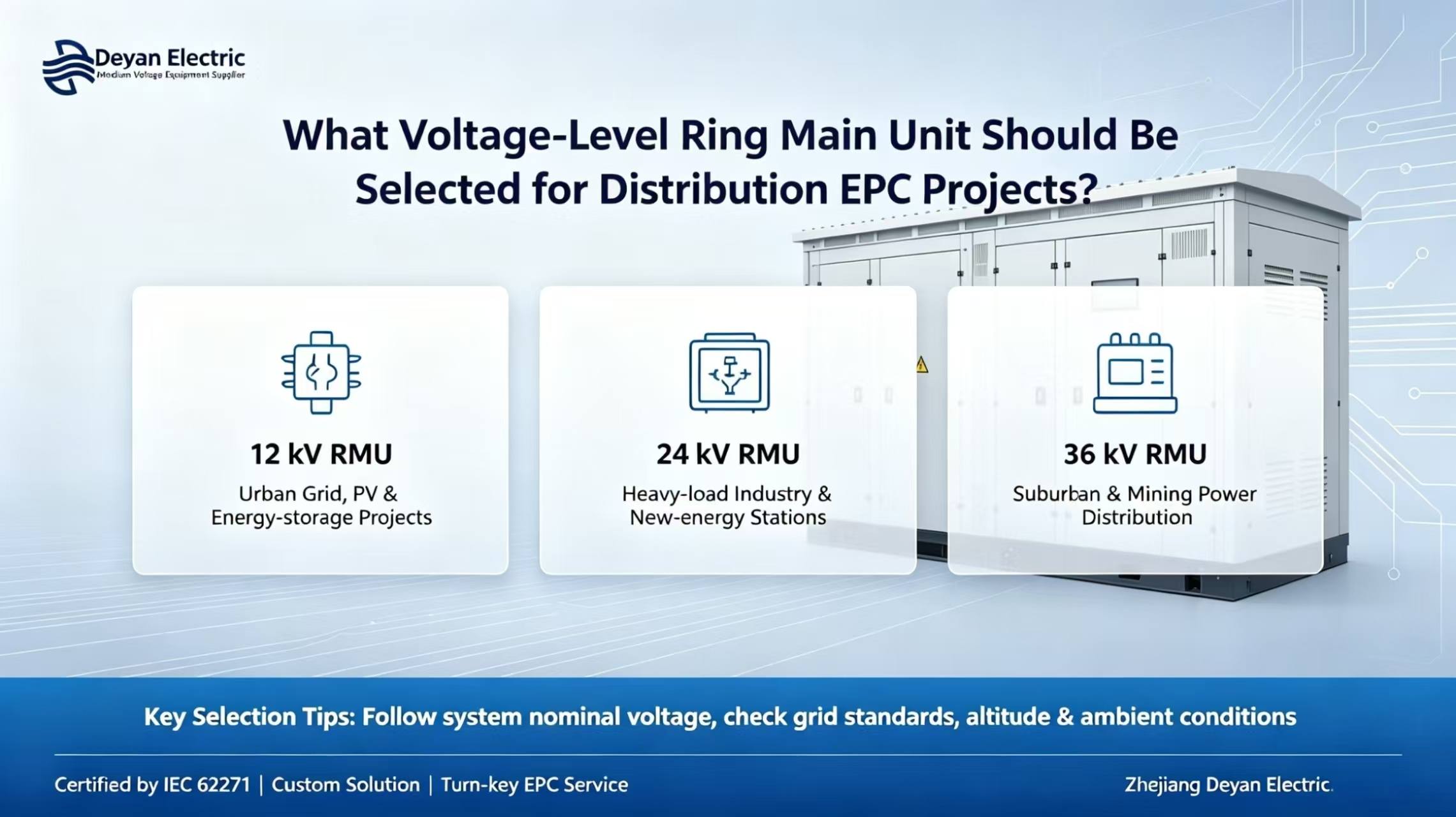

Référence pour la sélection du niveau de tension de l'unité principale en anneau grand public dans les projets EPC de distribution

12 kV (système 10 kV)

L'unité principale en anneau de 12 kV est le modèle courant largement adopté dans les projets EPC de distribution mondiale. Il est largement utilisé dans la rénovation des réseaux de distribution urbains, la distribution d'énergie dans les parcs industriels, la connexion au réseau photovoltaïque et de stockage d'énergie et les sous-stations de petite à moyenne taille. Dotée d'une modularité élevée et de coûts contrôlables, cette RMU s'adapte à la plupart des architectures d'alimentation en anneau conventionnelles, avec des options de courant de tenue aux courts-circuits de 20 kA/25 kA. Il s’agit également de la spécification la plus fréquemment demandée pour les projets EPC.

24 kV

Les unités principales en anneau de 24 kV sont principalement utilisées pour les zones industrielles avec des charges plus importantes et des distances de transport d'énergie plus longues, ainsi que pour les stations de collecte d'énergie nouvelle. Par rapport à la solution 12 kV, elle réduit les pertes en ligne et les investissements en sections de câbles, ce qui la rend adaptée aux projets d'entreprise générale EPC de grande capacité. Il nécessite des qualités d'isolation d'équipement plus élevées et une conception structurelle d'armoire renforcée, et son coût global est supérieur à celui d'une unité principale en anneau de 12 kV.

36 kV (système 33 kV)

Les unités principales en anneau de 36 kV sont déployées pour les réseaux de distribution suburbains longue distance, les zones minières à grande échelle et les travaux EPC d'alimentation électrique longue distance. Appartenant à la catégorie de distribution moyenne-haute tension, ils sont généralement utilisés avec des sous-stations globales de grande capacité et imposent des exigences plus élevées en matière d'isolation, de protection contre les arcs internes et de test d'acceptation en usine (FAT).

Principe de sélection de base :La tension nominale de l'unité principale en anneau doit être déterminée en fonction de la tension nominale du système du projet, plutôt que simplement en fonction de la capacité du transformateur. Les clients EPC doivent d'abord confirmer les normes du réseau local, les paramètres de court-circuit du système, l'altitude du projet, les conditions de température ambiante et d'humidité avant de finaliser la tension nominale de l'unité principale de l'anneau.

Considérations supplémentaires pour la sélection des équipements du projet EPC

Outre le niveau de tension, les entrepreneurs généraux EPC doivent également prêter attention aux normes de produits, à l'adaptabilité environnementale et à la capacité de livraison complète lors de l'achat d'unités principales en anneau :

Exigences de certification :Les produits doivent être conformes aux normes internationales de la série CEI 62271. Des ensembles complets de rapports d'essais de type et de certificats CE doivent être disponibles pour prendre en charge l'examen des dessins du projet et les tests d'acceptation en usine.

Adaptabilité environnementale :La personnalisation est disponible pour l'indice de protection extérieur IP54, les systèmes de contrôle de température anti-condensation et les revêtements anti-corrosion pour les zones côtières, afin de s'adapter aux conditions de fonctionnement complexes telles que les températures élevées, l'humidité élevée et les altitudes élevées.

Solutions de support complètes :Deyan Electric peut fournir des unités principales en anneau autonomes, ainsi que des solutions clé en main de sous-stations intégrées combinant des RMU, des transformateurs et des armoires basse tension. La livraison centralisée réduit les coûts de communication pour les clients EPC liés à l'approvisionnement multipartite et à la coordination de la mise en service.

Mise à niveau intelligente :Les terminaux intelligents FTU sont facultatifs pour réaliser des fonctions de localisation des défauts et de surveillance à distance, adaptés aux projets EPC de réseaux de distribution intelligents et de connexion au réseau d'énergie nouvelle.

Conclusion

La sélection du niveau de tension constitue la principale étape de la définition des spécifications de l'unité principale en anneau. Une mauvaise sélection peut déclencher des risques graves tels qu’un échec d’acceptation du réseau, une surcharge des équipements et un retard du projet. Bénéficiant d'une équipe technique professionnelle en génie électrique, Zhejiang Deyan Electric Co., Ltd. peut fournir des services de sélection de tension de l'unité principale en anneau et une conception de schéma primaire basée sur les dessins du projet EPC et les spécifications du réseau local. La personnalisation ODM est prise en charge pour fournir des solutions de distribution d'énergie moyenne tension stables et fiables pour les projets EPC de distribution mondiale.
