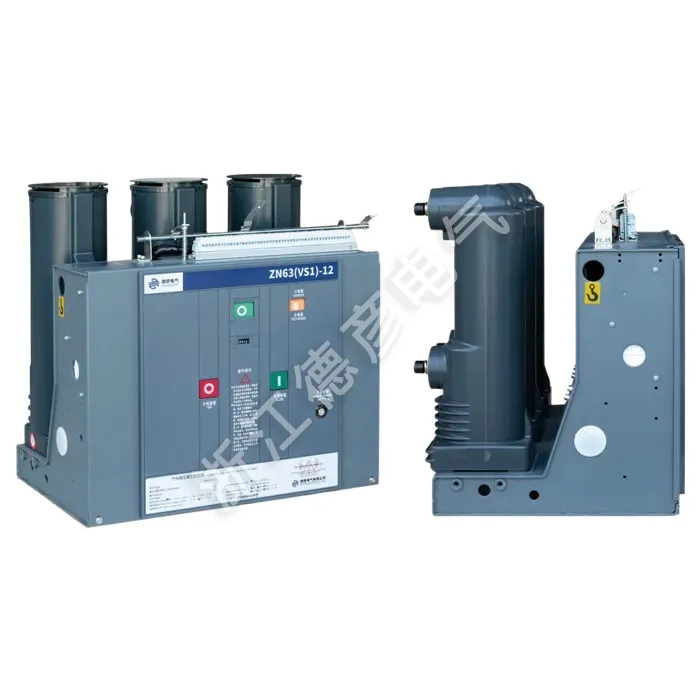

Disjoncteur à vide haute tension intérieur fixe

Deyan Electric est un fournisseur professionnel possédant une riche expérience de fabrication d’appareils électriques industriels. Le disjoncteur à vide haute tension intérieur fixe conçu pour les systèmes 12 kV. Utilisant une technologie avancée d'interruption du vide, il garantit une coupure de courant fiable, une maintenance minimale et une sécurité renforcée. Compact et polyvalent, il est idéal pour la distribution d’énergie et la protection dans diverses applications industrielles et utilitaires.

envoyer une demande

Description du produit

Le disjoncteur à vide intérieur fixe est un appareillage de commutation intérieur triphasé AC 50 Hz, 12 KV. Il convient au contrôle et à la protection des entreprises industrielles, des centrales électriques, des sous-stations et des installations électriques, et convient aux sites d'exploitation fréquents. Le mécanisme de commande et le corps du disjoncteur sont intégrés. Il peut être conçu comme une unité d'installation fixe ou être équipé d'un mécanisme d'actionnement dédié pour former une unité à tiroirs à utiliser. La partie principale du circuit du disjoncteur à vide intérieur fixe peut adopter un pôle terminal solidifié intégré pour obtenir une miniaturisation, une fiabilité élevée et une absence d'entretien du disjoncteur. Il peut être équipé d'armoires électriques à tiroirs de type KYN28-12(GZS) à montage moyen, et le type fixe peut également être utilisé dans les armoires électriques de type fixe XGN.

Paramètre du produit (spécification)

Numéro de série	Nom		Unité	Données
1	Tension nominale		kV	12
2	Tension de fonctionnement maximale		KV	12
3	Courant nominal		A	630 1250	630 1250 1600 2000 2500 3150		1250 1600 2000 2500 3150 4000
4	Courant nominal de coupure de court-circuit (courant nominal de stabilité thermique - RMS)		KA	20/25	31.5		40
5	Courant nominal de fermeture de court-circuit (crête)		KA	50/63	80		100
6	Courant de tenue de crête nominal (courant de stabilité dynamique nominal - pic)		KA	50/63	80		100
7	Courant de tenue aux courts-circuits évalué 4S		KA	20/25	31.5		20/25
8	Niveau d'isolation nominal	Tenue à la tension de fonctionnement (avant et après la coupure nominale)/1 min Tenue à la tension à fréquence industrielle	KV	Sol 42 (Pause 48)
		Tension de tenue (avant et après coupure nominale) / Tension de tenue aux impulsions de foudre nominale de pointe		Sol 75 (Pause 85)
9	Temps de stabilité thermique nominal		S	4
10	Séquence de fonctionnement nominale			Séparé -0,3S - Combiné -180S - Combiné
11	Durée de vie mécanique		Deuxième	20000
12	Courant nominal de coupure de court-circuit Nombre de coupures		Deuxième	50
13	Tension de fermeture nominale du mécanisme de fonctionnement (CC)		v	CA, CC 110 220
14	Tension d'ouverture nominale du mécanisme de fonctionnement (CC)		v	CA, CC 110 220
15	Espace de contact		mm	11 ± 1
16	Surcourse (longueur de compression du ressort de contact)		mm	3,5 ± 0,5
17	Temps de rebond triphasé en fermeture et en ouverture		MS	≤2
18	Temps de rebond des contacts en fermeture		MS	≤2
19	Vitesse moyenne de déclenchement		MS	0,9 ~ 1,2
	Vitesse moyenne de fermeture		MS	0,5-~0,8
20	Heure d'ouverture	À la tension de fonctionnement maximale	S	≤0,05
21		À la tension de fonctionnement minimale		≤0,08
22	Heure de fermeture		S	0.1
23	Résistance de chaque circuit principal de phase		μΩ	630 ≤50		1250 ≤ 45
24	Épaisseur d'usure cumulée admissible pour les contacts mobiles et fixes		mm	3

Caractéristique du produit et application

Interruption avancée du vide

Conception fixe et compacte

Haute sécurité et fiabilité

Mécanisme de fonctionnement à ressort

Gamme d'applications polyvalente

◇ Sous-stations secondaires compactes

◇ Petites entreprises industrielles et minières

◇ Centrales éoliennes

◇ Hôtels, centres commerciaux, immeubles de bureaux, centres commerciaux, etc.

◇ C- Unité de commutation de charge

◇ Unité de connexion par câble D-Direct

◇ Unité de connexion de câble De-Direct avec interrupteur de mise à la terre

◇ Unité combinée interrupteur-fusible F- Load

◇ V- Unité disjoncteur à vide
