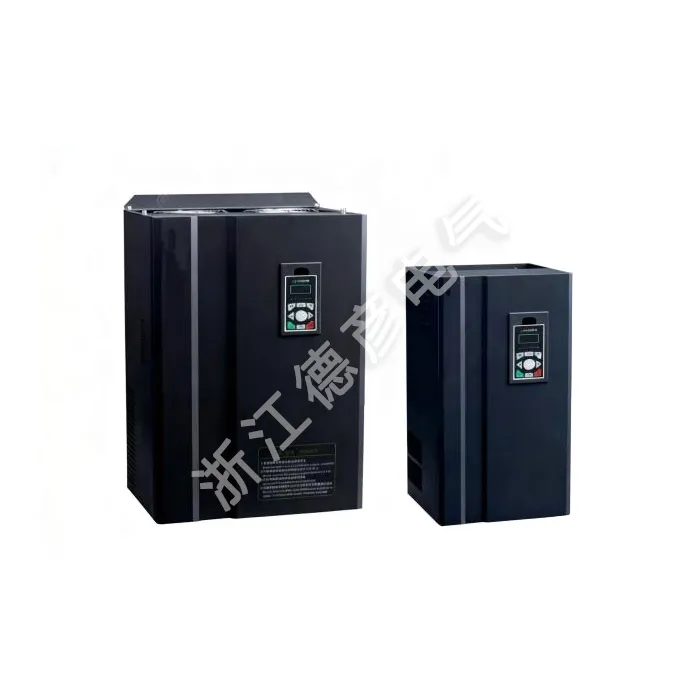

Onduleur synchrone à aimant permanent

Deyan Electric est un fournisseur électrique industriel professionnel avec une R&D, une production et un service intégrés, offrant un bon avantage de prix et une large couverture sur les marchés européens et américains. Son onduleur synchrone à aimant permanent LNC860E offre un contrôle vectoriel avancé et une qualité stable. Adapté aux achats en gros, il convient aux scénarios haut de gamme tels que les centres CNC, offrant une régulation précise et fiable de la vitesse du moteur.

envoyer une demande

Description du produit

Les onduleurs synchrones à aimant permanent de la série LNC860E sont des convertisseurs de fréquence vectoriels hautes performances à usage général, principalement utilisés pour contrôler et ajuster la vitesse et le couple des moteurs synchrones à courant alternatif triphasés. Il utilise une puce DSP 32 bits et dispose d'algorithmes de contrôle de base intégrés tels que le contrôle vectoriel en boucle fermée, le contrôle vectoriel en boucle ouverte et le contrôle de couple, permettant le contrôle d'entraînement de moteurs synchrones à aimants permanents avec des performances et une précision plus élevées. Il fournit un couple de sortie élevé à basse vitesse, présente de bonnes caractéristiques dynamiques, une capacité de surcharge extrêmement forte et prend en charge diverses cartes PG. Tout en améliorant la fiabilité du produit et son adaptabilité environnementale, il renforce également la conception en fonction de la convivialité du client et de la spécialisation industrielle. Avec des fonctions plus optimisées, des applications plus flexibles et des performances plus stables, il peut être largement utilisé dans des scénarios d'application de milieu à haut de gamme tels que les machines de moulage par injection, les compresseurs d'air, les systèmes d'asservissement de puissance moyenne à élevée, les centres d'usinage CNC, les équipements de levage et les équipements textiles. Cet onduleur synchrone à aimant permanent est livré en standard avec une fonction de communication 485, et la puissance de 22 kW et moins est livrée en standard avec une unité de freinage. Plage de puissance : 0,75 kW ~ 400 kW-380 V.

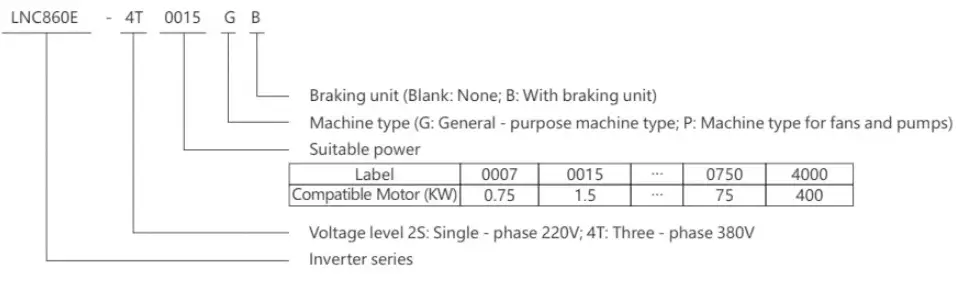

Signification du modèle

LNC860E Permanent Magnet Synchronous Inverter

Caractéristiques du produit

▲ Contrôle vectoriel en boucle ouverte et fermée pour moteurs synchrones à aimants permanents. Prend en charge divers encodeurs : incrémental ABZ, incrémental UVW et résolveur.
▲ Large entrée de tension, régulation automatique de la tension de sortie (AVR), fonctionnement non-stop en cas de perte de puissance momentanée, avec une plus grande adaptabilité
▲ Prend en charge diverses méthodes de réglage de fréquence : réglage numérique, réglage de la quantité analogique, réglage PID, réglage de la communication RS485
▲ Démarrage en douceur et fonctionnement stable, avec fonction de suivi de la vitesse
▲Peut partager le bus DC pour économiser de l'énergie
▲ Faible bruit et forte capacité anti-interférence
▲ Forte capacité de surcharge, 150 % du couple nominal peut fonctionner pendant 60 secondes
▲ Algorithme PID avancé intégré, avec une réponse rapide, une forte adaptabilité et un débogage facile
▲ Contrôle de vitesse en 16 étapes, API simple pour obtenir un contrôle logique multifonction tel que la synchronisation, la vitesse constante et le contrôle directionnel.
▲ Fonctions de protection multiples : surtension, surintensité, surcharge, surchauffe, etc.
▲ Prend en charge l'affichage du panneau LCD et le fonctionnement en chinois et en anglais. Prend en charge la communication Profibus - DP et MODBUS.
▲ Adopte structurellement une conception de conduit d'air indépendante, le ventilateur peut être librement démonté, avec de bonnes performances de dissipation thermique

Instructions sur la plaque signalétique

MODÈLE:	LNC860E-4T0040GB/4T0055PB
POUVOIR:	4KW9A/5.5K
SAISIR:	3PH AC380V 50HZ/60HZ
SORTIR:	3PH AC0V-380V 0HZ-400HZ
S.N :	Code à barres

Spécifications techniques

Article		Spécification
Caractéristiques de contrôle	Fréquence de sortie	0-500Hz
	Fréquence porteuse	0,8 kHz ~ 12 kHz. La fréquence porteuse peut être automatiquement ajustée en fonction des caractéristiques de charge.
	Résolution de fréquence de sortie	0,01 Hz
	Mode de contrôle	Contrôle vectoriel en boucle ouverte (SVC) Contrôle V/F Contrôle vectoriel en boucle fermée (FVC)
	Caractéristiques de couple	Avec compensation de couple et compensation de glissement, le couple de démarrage peut atteindre 150 % à 0,25 Hz (SVC).
	Précision du contrôle du couple	±5 % (CVV)
	Critère d'action de prévention du décrochage	Réglé en pourcentage du courant nominal, allant de 20 % à 250 %
	Plage de régulation de vitesse	1:100 (SVC) 1:1000 (FVC)
	Précision de stabilisation de la vitesse	±0,5 % (VCS) ±0,02 % (VCF)
	Capacité de surcharge	150 % du courant de sortie nominal pendant une minute
	Courbe V/F	Quatre modes : linéaire ; séparation V/f complète multipoint ; séparation V/f incomplète
	Courbe d'accélération et de décélération	Modes d'accélération et de décélération linéaires ou courbes en S ; quatre temps d'accélération et de décélération ; plage de temps d'accélération et de décélération 0,1 ~ 6 500,0 s
	Freinage CC	Fréquence de freinage CC : 0,00 Hz ~ fréquence maximale. Temps de freinage : 0,0 s ~ 36,0 s, valeur du courant d'action de freinage : 0,0 % ~ 100,0 %
	Contrôle du jogging	Plage de fréquence de jogging : 0,00 Hz ~ fréquence maximale, temps d'accélération et de décélération du jogging 0,1 s ~ 6 500,0 s.
	PLC simple, opération de vitesse en plusieurs étapes	Un fonctionnement à vitesse allant jusqu'à 16 étapes peut être obtenu grâce au PLC intégré ou aux bornes de contrôle
	PID intégré	Il peut facilement réaliser le système de contrôle en boucle fermée de contrôle de processus
	Régulation automatique de la tension (AVR)	Lorsque la tension du réseau change, elle peut automatiquement maintenir une tension de sortie constante
	Fonction de limitation de courant rapide	Minimiser au maximum les défauts de surintensité et protéger le fonctionnement normal du variateur de fréquence
Caractéristiques de fonctionnement	Canal de commande de fonctionnement	Trois canaux : donnés par le panneau de commande, donnés par les bornes de commande, donnés par le port de communication série. Il peut être commuté de différentes manières
	Source de fréquence	Dix sources de fréquence : fournies par le bouton du panneau, fournies par le panneau de commande, fournies par une tension analogique, fournies par un courant analogique, fournies par la communication RS485, qui peuvent être commutées de différentes manières.
	Source de fréquence auxiliaire	Dix sources de fréquence auxiliaires. Il peut réaliser de manière flexible un réglage fin de la fréquence auxiliaire et une synthèse de fréquence
	bornes d'entrée	Six bornes d'entrée numériques, dont l'une peut être utilisée comme entrée d'impulsions à grande vitesse. Deux canaux d'entrée analogiques, Al1 : plage d'entrée 0 ~ + 10 V, Al2 : plage d'entrée 0 ~ + 10 V/0-20 mA.
	Bornes de sortie	Un terminal de sortie d'impulsion à grande vitesse, capable de produire un signal d'onde carrée de OkHz ~ 50 kHz, qui peut réaliser la sortie de grandeurs physiques telles que la fréquence réglée et la fréquence de sortie. Il peut être sélectionné comme type à drain ouvert. Un terminal de sortie numérique Un terminal de sortie de relais Deux terminaux de sortie analogiques: OV ~ 10 V/0-20 mA, qui peuvent indiquer la sortie des signaux de fréquence de sortie/courant/tension/commande de fréquence/vitesse de rotation/facteur de puissance.
Fonctionnement de l'écran et du clavier	Affichage LED	Il est équipé de 8 touches de fonction, d'une LED à 5 chiffres à 7 segments et de 5 indicateurs LED d'état qui peuvent effectuer une rotation avant, une rotation arrière, une réinitialisation, un arrêt, un jogging, ainsi que le réglage et l'affichage des paramètres.
Fonctionnement de l'écran et du clavier	Fonction de protection	Détection de court-circuit du moteur à la mise sous tension, protection contre la perte de phase d'entrée et de sortie, protection contre les surintensités, protection contre les surtensions, protection contre les sous-tensions, protection contre la surchauffe, protection contre les surcharges, etc.
Environnement	Lieu de candidature	À l'intérieur, non directement exposé au soleil, exempt de poussière, de gaz corrosifs, de gaz inflammables, de brouillard d'huile, de vapeur d'eau, de gouttes d'eau ou de sel, etc.
	Altitude	Moins de 1000m
	Humidité ambiante	-10℃~+40℃ (Lorsque la température ambiante est comprise entre 40℃~50℃, une opération de déclassement est requise)
	Humidité	Moins de 95 % HR, sans condensation de gouttelettes d'eau
	Vibration	Moins de 5,9 m/s² (0,6 g)
	Température de stockage	-20 ℃ ~ + 60 ℃

LNC860E Permanent Magnet Synchronous Inverter
