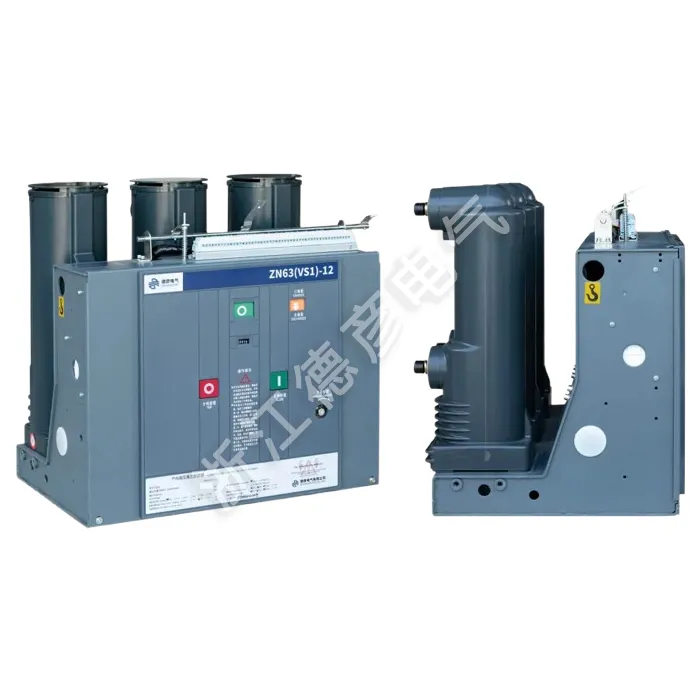

Disjoncteur à vide intérieur avec chariot à bras

Deyan Electric est un fournisseur professionnel possédant une riche expérience de fabrication d'appareils électriques industriels, spécialisé dans la R&D, la production, la vente et le service d'appareils électriques industriels. Ses principaux produits comprennent des équipements électriques tels que des appareillages à isolation gazeuse, des unités principales en anneau, des sous-stations compactes et des appareillages haute/basse tension.
Le disjoncteur à vide intérieur avec conception de chariot à main (débrochable) pour un entretien et des tests faciles. Il offre une protection fiable des circuits grâce à sa technologie d'interruption sous vide, sa structure compacte et son fonctionnement flexible, ce qui le rend idéal pour les systèmes de distribution d'énergie et les applications industrielles.

envoyer une demande

Description du produit

Le disjoncteur à vide intérieur avec chariot à bras est un appareillage intérieur triphasé AC 50 Hz avec une tension nominale de 12 kV. Il convient aux applications de contrôle et de protection dans les installations industrielles, les centrales électriques, les sous-stations et les installations électriques, et est idéal pour les emplacements nécessitant un fonctionnement fréquent. Doté d'un mécanisme de commande et d'un corps de disjoncteur intégrés. Le disjoncteur à vide intérieur avec chariot manuel peut être conçu comme une unité d'installation fixe ou équipé d'un mécanisme enfichable dédié pour former une unité débrochable. Le disjoncteur à vide intérieur avec section de circuit principal de draisine peut incorporer des pôles à isolation solide entièrement encapsulés pour obtenir une taille compacte, une fiabilité élevée et un fonctionnement sans entretien. Il est compatible avec les armoires de commutation débrochables telles que KYN28-12 (GZS), tandis que la version à montage fixe peut être intégrée aux armoires de commutation fixes XGN.

Paramètre du produit (spécification)

Numéro de série	Nom		Unité	Données
1	Tension nominale		kV	12
2	Tension de fonctionnement maximale		KV	12
3	Courant nominal		A	630 1250	630 1250 1600 2000 2500 3150		1250 1600 2000 2500 3150 4000
4	Courant nominal de coupure de court-circuit (courant nominal de stabilité thermique - RMS)		KA	20/25	31.5		40
5	Courant nominal de fermeture de court-circuit (crête)		KA	50/63	80		100
6	Courant de tenue de crête nominal (courant de stabilité dynamique nominal - pic)		KA	50/63	80		100
7	Courant de tenue aux courts-circuits évalué 4S		KA	20/25	31.5		20/25
8	Niveau d'isolation nominal	Tenue à la tension de fonctionnement (avant et après la coupure nominale)/1 min Tenue à la tension à fréquence industrielle	KV	Sol 42 (Pause 48)
		Tension de tenue (avant et après coupure nominale) / Tension de tenue aux impulsions de foudre nominale de pointe		Sol 75 (Pause 85)
9	Temps de stabilité thermique nominal		S	4
10	Séquence de fonctionnement nominale			Séparé -0,3S - Combiné -180S - Combiné
11	Durée de vie mécanique		Deuxième	20000
12	Courant nominal de coupure de court-circuit Nombre de coupures		Deuxième	50
13	Tension de fermeture nominale du mécanisme de fonctionnement (CC)		v	CA, CC 110 220
14	Tension d'ouverture nominale du mécanisme de fonctionnement (CC)		v	CA, CC 110 220
15	Espace de contact		mm	11 ± 1
16	Surcourse (longueur de compression du ressort de contact)		mm	3,5 ± 0,5
17	Temps de rebond triphasé en fermeture et en ouverture		MS	≤2
18	Temps de rebond des contacts en fermeture		MS	≤2
19	Vitesse moyenne de déclenchement		MS	0,9 ~ 1,2
	Vitesse moyenne de fermeture		MS	0,5-~0,8
20	Heure d'ouverture	À la tension de fonctionnement maximale	S	≤0,05
21		À la tension de fonctionnement minimale		≤0,08
22	Heure de fermeture		S	0.1
23	Résistance de chaque circuit principal de phase		μΩ	630 ≤50		1250 ≤ 45
24	Épaisseur d'usure cumulée admissible pour les contacts mobiles et fixes		mm	3

Caractéristique du produit et application

Conception de charrette à bras (débrochable)

Interruption avancée du vide

Sécurité améliorée grâce aux verrouillages

Mécanisme de fonctionnement à ressort

Application polyvalente

Domaine d'application

◇ Sous-stations secondaires compactes

◇ Petites entreprises industrielles et minières

◇ Centrales éoliennes

◇ Hôtels, centres commerciaux, immeubles de bureaux, centres commerciaux, etc.

◇ C- Unité de commutation de charge

◇ Unité de connexion par câble D-Direct

◇ Unité de connexion de câble De-Direct avec interrupteur de mise à la terre

◇ Unité combinée interrupteur-fusible F- Load

◇ V- Unité disjoncteur à vide
