Guide de choix des appareils de commutation

Essentiellement, choisir le type deappareillage de commutationest un processus de prise de décision qui va de la « définition des exigences » à la « correspondance des paramètres ». Pour rendre le processus de sélection plus clair, je l'ai décomposé en huit dimensions clés. Vous pouvez l'utiliser comme une liste de contrôle, en vérifiant chaque élément par rapport à votre situation réelle.

Trois dimensions de base pour la sélection de l'appareillage de commutation

Dimension de sélection

Considérations clés

Guide de sélection

1. Niveau de tension

Déterminez s'il s'agit d'un système haute tension (par exemple, 10 kV, comme ligne d'arrivée/côté primaire du transformateur) ou d'un système basse tension (par exemple, 380 V/220 V, comme ligne de sortie/distribution de terminaux).

Il s'agit de la division la plus fondamentale, déterminant directement le niveau d'isolation de l'équipement et des composants internes.

2. Environnement d'installation

Évaluez s'il s'agit d'une installation intérieure ou extérieure et s'il existe des exigences particulières telles que l'étanchéité (indice IP), la résistance à l'humidité, la résistance à la corrosion ou la protection contre les explosions.  L'utilisation en extérieur nécessite des indices de protection élevés (par exemple, IP54 ou supérieur) et des boîtiers en acier inoxydable ; Les environnements humides/corrosifs nécessitent un équipement entièrement fermé ou des traitements de revêtement spéciaux.

3. Objectif fonctionnel

Définissez clairement l'objectif principal : éclairage, alimentation (par exemple, contrôle du moteur), distribution d'énergie, correction du facteur de puissance (banque de condensateurs) ou mesure. Les boîtiers de distribution d'éclairage ont de petites charges et peuvent être fixés au mur ; les boîtes de distribution d'énergie ont des charges importantes, sont souvent posées au sol et nécessitent fréquemment des unités de commande de moteur.

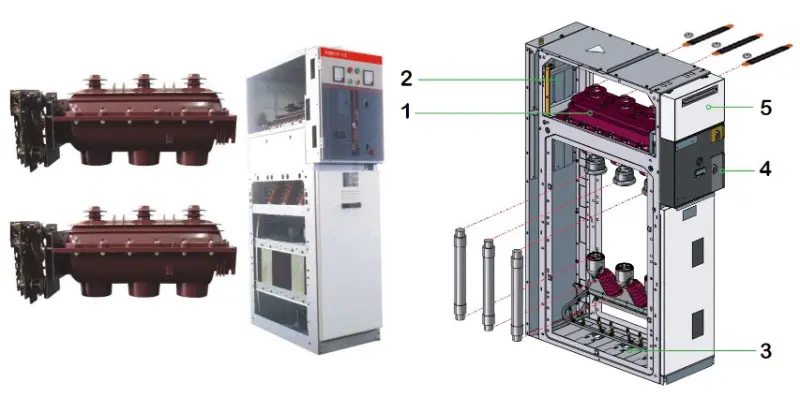

4. Forme structurelle

Choisissez entre le type fixe (par exemple, GGD, économique) ou le type débrochable (par exemple, GCK/GCS/MNS, entretien facile, haute fiabilité). Le type fixe convient aux situations avec des charges dispersées, peu de circuits et des budgets limités.

Le type débrochable convient aux situations avec des charges concentrées, de nombreux circuits et des exigences élevées de fiabilité de l'alimentation électrique (par exemple, centres de données, industrie pétrochimique).

5. Paramètres électriques

Vérifiez la tension nominale, la fréquence et le courant calculé du système. Plus important encore, assurez le respect des exigences de stabilité dynamique et thermique dans des conditions de court-circuit. Le pouvoir de coupure du disjoncteur doit être supérieur au courant de court-circuit maximum au point d'installation.  La correspondance des paramètres est fondamentale pour un fonctionnement sûr. Elle doit être basée sur des calculs rigoureux, et pas seulement sur l’expérience ou l’estimation.                6. Nature du projet

S'agit-il d'un projet de nouvelle construction, d'un projet de rénovation ou d'un projet d'extension de capacité ?

Pour les nouvelles constructions, privilégiez les nouveaux produits de haute qualité et hautement fiables. Pour la rénovation/agrandissement, faites référence au type d’armoire existant pour faciliter l’intégration du système.

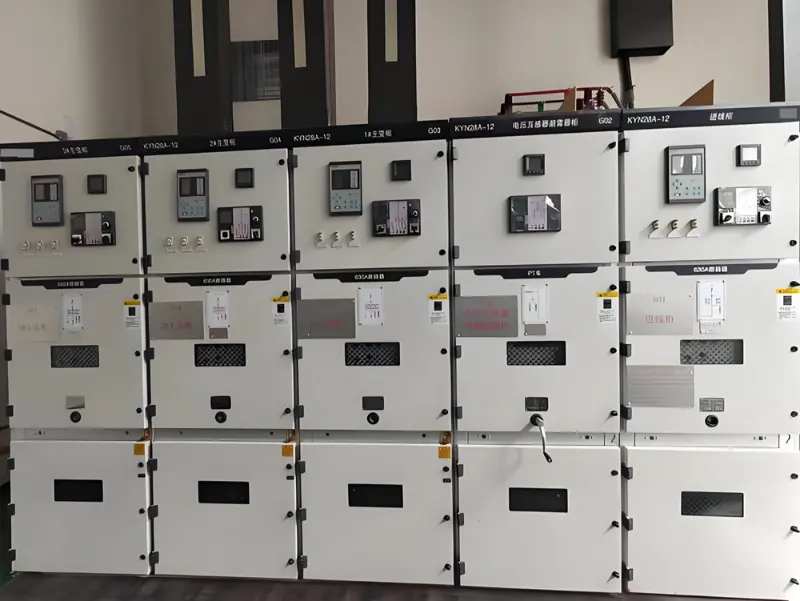

7. Espace d'installation

Mesurez la longueur, la largeur et la hauteur du local électrique, notamment la largeur des allées de commande devant et derrière les armoires.

La disponibilité de l'espace limite directement les dimensions et la disposition des armoires. Par exemple, la largeur de l'allée arrière doit répondre aux exigences de maintenance, et les rangées d'armoires de plus de 6 m nécessitent deux points de sortie.

8. Maintenance et gestion Tenez compte du niveau de compétence technique du personnel d'exploitation et des exigences en matière de commodité de maintenance.

Les armoires coulissantes offrent une bonne interchangeabilité des unités ; lors de la maintenance, l'unité défectueuse peut être retirée pour rétablir rapidement l'alimentation électrique, mais le coût est plus élevé.

Modèles d'appareillage de commutation courants et scénarios applicables

Après avoir compris les dimensions fondamentales, examinons plusieurs types courants deappareillage basse tensionsur le marché. Cela vous aidera à faire correspondre vos besoins en matière de résumés avec des produits spécifiques.

Série de modèles Type de structure Caractéristiques principales

Scénarios applicables typiques

:---------------  :-------------  :-------------------------------------------------------------

GGD  Corrigé Circuit économique et pratique, simple, mais nécessite une coupure de courant pour la maintenance.

Entreprises industrielles et minières, chantiers de construction sensibles aux coûts, moins de circuits et faibles exigences en matière de continuité d'alimentation électrique.

GCK       Débrochable

Composé d’unités Motor Control Center (MCC). Les circuits isolés offrent une bonne sécurité et fiabilité. Offre un bon rapport qualité/prix.

Systèmes électriques, entreprises industrielles et minières, immeubles de grande hauteur nécessitant une conversion, une distribution et un contrôle moteur de l'énergie. Actuellement un type largement utilisé.

GCS       Débrochable

Conception améliorée basée sur GCK, structure flexible, bonne interchangeabilité des blocs-tiroirs. Les premières versions avaient des niveaux de protection relativement inférieurs.  Systèmes de distribution dans les grandes centrales électriques, les installations pétrochimiques, etc., nécessitant des niveaux élevés d'automatisation et une capacité d'interface avec les ordinateurs.

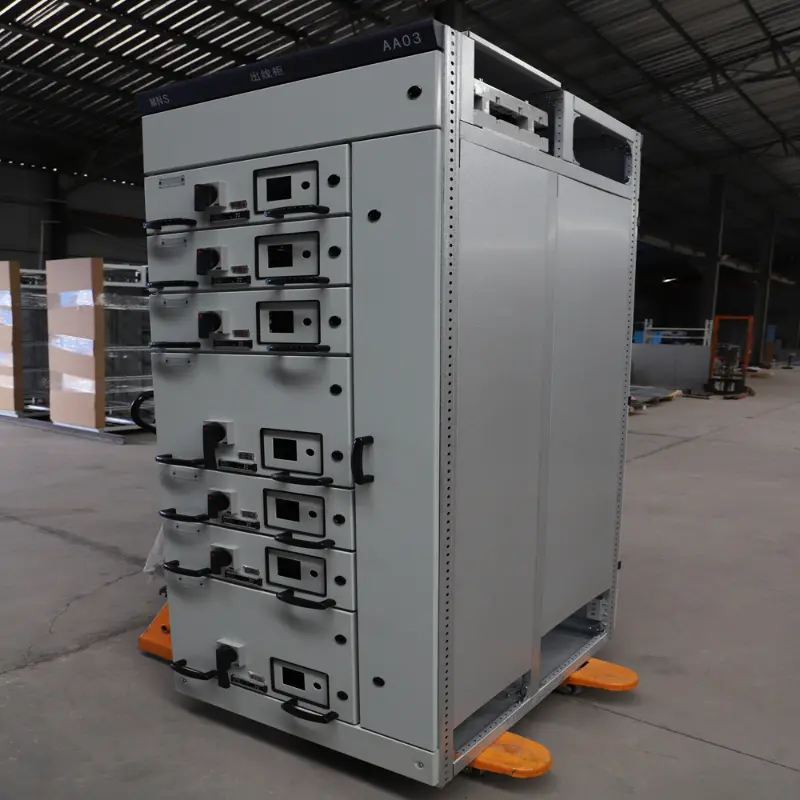

MNS       Débrochable

Conception compacte, structure modulaire, excellente finition, niveau de protection élevé, performances supérieures, mais coût relativement plus élevé (environ deux fois celui du GCS).  Situations avec des exigences extrêmement élevées en matière de fiabilité de l'alimentation électrique, de sécurité et d'utilisation de l'espace, telles que les grands centres de données, les hôtels haut de gamme et les ateliers de fabrication de précision.

> Bref, de GGD à MNS, cela peut être vu comme une progression tant en performance qu'en coût. Pour la plupart des projets conventionnels, GCK constitue souvent un choix prudent qui équilibre économie et fiabilité.
