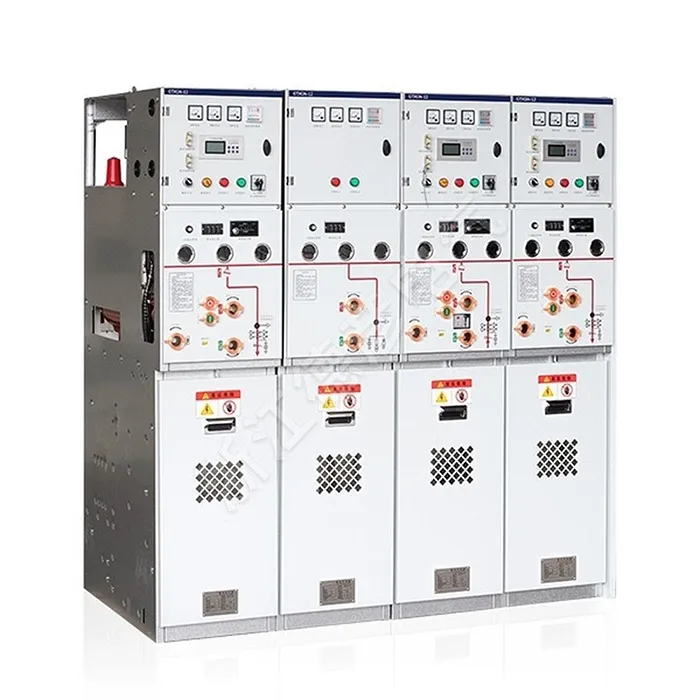

Appareillage principal à anneau isolé en métal AC

Deyan Electric est un fournisseur électrique industriel professionnel avec R&D, production et service intégrés. L'appareillage de commutation principal à anneau isolé en métal AC est une unité compacte isolée dans l'air pour une distribution d'énergie secondaire fiable de 10 à 12 kV. Conçu pour les systèmes principaux en anneau, il garantit une commutation de charge sûre, une isolation des défauts et une alimentation continue. Sa conception robuste et modulaire offre une maintenance facile et convient parfaitement aux réseaux urbains, aux zones industrielles et aux complexes commerciaux nécessitant des performances de réseau fiables et rentables.

envoyer une demande

Description du produit

L'appareillage de commutation principal à anneau isolé en métal AC est une solution entièrement isolée, scellée et sans entretien. Cette unité intègre toutes les pièces sous tension dans un seul bloc moulé en époxy, garantissant une immunité totale aux environnements difficiles. L'unité principale Ring fiable est idéale pour diverses applications, des réseaux urbains aux sites exigeants comme les tunnels et les aéroports. De conception compacte et sûre, cet appareillage à isolation solide garantit fiabilité et sécurité de fonctionnement.

Paramètre du produit (spécification)

Projet	Unité	Paramètres
routine
Tension nominale	kV	12
Fréquence nominale	Hz	50
Tension de tenue à la fréquence d'alimentation	kV/min	42/48
Tension de choc de foudre	kV	75/85
Durée de l'arc	S	≥0,5
Indice de protection IP pour les composants (à l'exclusion des armoires de comptage)		IP67
Indice de protection du boîtier		IP4X
Indice de protection du compartiment		IP2X
Tension d'alimentation en fonctionnement	V	DC24, 48, 110, 220
Tension d'alimentation en fonctionnement	V	AC110, 220
Système de jeu de barres
Courant nominal	A	630(1250)
Courant de tenue nominal de courte durée	kA/s	20/4(25/4)
Courant de tenue de crête nominal	kA	50(63)
Courant de tenue de crête nominal	kA	50
Unité de commutation de charge
Courant nominal	A	630
Courant de fermeture de court-circuit nominal	KA	50
Courant de tenue nominal de courte durée	KA/S	20/4
Durée de vie mécanique du commutateur de charge	Deuxième
Durée de vie électrique des interrupteurs de charge	deuxième	E3
Décharge partielle	ordinateur	≤5
Unité de disjoncteur
Courant nominal	A	630(1250)
Courant de coupure de court-circuit nominal	KA	20(25)

Projet	Unité	Paramètres
Courant de fermeture de court-circuit nominal	kA	50(63)
Courant de tenue nominal de courte durée	kA/S	20/4(25/4)
Durée de vie mécanique des disjoncteurs	deuxième	20000
Durée de vie des disjoncteurs	deuxième	E2
Séquence de fonctionnement nominale		0-0,3s-CO-180s-CO
Décharge partielle	PC	≤5
Unité électrique combinée interrupteur-fusible de charge
Courant nominal (maximum)	A	200
Courant de coupure de court-circuit nominal	kA	31.5
Courant nominal (maximum)	KA	80
Décharge partielle	PC	3150
Sectionneur
Courant nominal	A	630/1250
Courant de tenue nominal de courte durée	KA	20/25
Durée nominale de courte durée	S	4
Courant de tenue de crête nominal	kA	50/63
Durée de vie mécanique	Deuxième	3000
Interrupteur de mise à la terre
Courant nominal	A	630/1250
Courant de tenue nominal de courte durée	K	20/25
Durée nominale de courte durée	S	4
Courant de tenue de crête nominal	k	50/63
Courant nominal de fermeture de court-circuit (crête)	KA	50
Cycles de courant de fermeture de court-circuit nominal	Deuxième	2
Durée de vie mécanique	Deuxième	3000

Caractéristique du produit et application

Sites de candidature

Isolation solide pour une sécurité et un respect de l'environnement améliorés

Conception compacte et peu encombrante

Très fiable dans des conditions défavorables

Fonctionnement sans entretien

Configuration flexible et extensible

◇ Sous-stations secondaires compactes

◇ Petites entreprises industrielles et minières

◇ Centrales éoliennes

◇ Hôtels, centres commerciaux, immeubles de bureaux, centres commerciaux, etc.

◇ C- Unité de commutation de charge

◇ Unité de connexion par câble D-Direct

◇ Unité de connexion de câble De-Direct avec interrupteur de mise à la terre

◇ Unité combinée interrupteur-fusible F- Load

◇ V- Unité disjoncteur à vide
