Onduleur pour machine à tréfiler

Deyan Electric est un fournisseur électrique industriel professionnel, proposant des solutions fiables et un bon avantage de prix, couvrant les marchés européens et américains. Son onduleur LNC860L pour machine à tréfiler offre un contrôle de tension avancé et une qualité stable. Adapté aux achats en gros, il convient aux industries du fil et du câble, garantissant un fonctionnement stable.

envoyer une demande

Description du produit

La série LNC860L de convertisseurs de fréquence dédiée aux machines à tréfiler possède non seulement toutes les caractéristiques de haute performance des convertisseurs de fréquence vectoriels 8605, mais peut également réaliser un contrôle de tension en boucle fermée et un contrôle de tension en boucle ouverte, répondant à diverses exigences d'enroulement et de déroulement. Il dispose d'un modèle mathématique intégré pour le contrôle et les supports des enroulements de tension. calcul automatique du diamètre du rouleau. Il peut être largement utilisé dans des industries telles que le fil et le câble, le traitement des feuilles métalliques, l'enroulement, le tréfilage métallique et le tréfilage plastique. Cet onduleur pour machine à tréfiler est standard - équipé d'une fonction de communication 485, et une unité de freinage est standard - équipée pour une puissance de 22 kW et moins. Plage de puissance : 0,75 kW-400 kW-380 V.

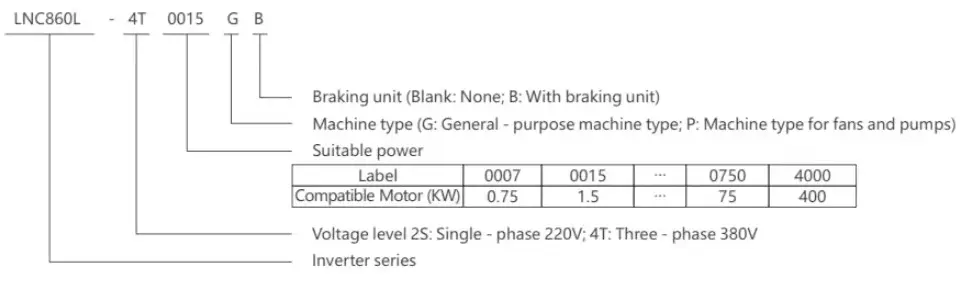

Signification du modèle

LNC860L Inverter for Wire-Drawing Machine

Caractéristiques du produit

▲ Contrôle vectoriel haute performance, couple basse fréquence important et sortie stable

▲ Prend en charge divers encodeurs : incrémental ABZ, incrémental U et résolveur

▲ Large entrée de tension, régulation automatique de la tension de sortie (AR), pas d'arrêt en cas de perte de puissance momentanée, avec une plus grande adaptabilité

▲ Prend en charge le contrôle de tension en boucle fermée et le contrôle de tension en boucle ouverte

▲ Modèle mathématique intégré pour le contrôle de l'enroulement de tension, prend en charge le calcul automatique du diamètre du rouleau

▲ Démarrage en douceur, fonctionnement stable et tension constante

▲ Détection automatique de rupture de fil, compensation automatique de l'inertie

▲ La combinaison du système d'enroulement et de déroulement peut partager le bus CC, économisant ainsi de l'énergie électrique.

▲ Algorithme PID avancé intégré, avec une réponse rapide, une forte adaptabilité et un débogage facile

▲ Contrôle de vitesse en 16 étapes, un automate simple réalise un contrôle logique multifonction tel que la synchronisation, la vitesse constante et le réglage de la direction.

▲ L'interface de communication RS485 intégrée prend en charge le protocole Modbus

▲ Fonctions de protection multiples : surtension, surintensité, surcharge, surchauffe, etc.

Instructions sur la plaque signalétique

MODÈLE:	LNC860L-4T0037GB/4T0055PB
POUVOIR:	3,7 kW 9 A/5,5 kW 13 A.
SAISIR:	3PH AC380V 50HZ/60HZ
SORTIR:	3PH ACOV-380V OHZ-400HZ
S.N :	Code à barres

Liste des types de machines

Modèle de convertisseur de fréquence	Capacité de puissance (kVA)	Courant d'entrée (A)	Courant de sortie (A)	Moteur applicable (KW)
Alimentation monophasée : 220 V ± 15 %, 50/60 Hz.
LNC860L-2S0007GB	1.5	8.2	5.0	0.75
LNC860L-2S0015GB	3.0	14.0	7.0	1.5
LNC860L-2S0022GB	4.0	23.0	9.6	2.2
Alimentation triphasée : 380 V ± 15 %, 50/60 Hz.
LNC860L-4T0007GB	1.5	3.4	2.1	0.75
LNC860L-4T0015GB	3.0	5.0	3.8	1.5
LNC860L-4T0022GB	4.0	5.8	5.1	2.2
LNC860L-4T0037GB	5.9	10.5	9	3.7
LNC860L-4T0055GB	8.9	14.6	13	5.5
LNC860L-4T0075GB	11	20.5	17	7.5
LNC860L-4T0110GB	17	26	25	11
LNC860L-4T0150GB	21	35	32	15
LNC860L-4T0185GB	24	38.5	37	18.5
LNC860L-4T0220GB	30	46.5	45	22
LNC860L-4T0300G	40	62	60	30
LNC860L-4T0370G	57	76	75	37
LNC860L-4T0450G	69	92	91	45
LNC860L-4T0550G	85	113	112	55
LNC860L-4T0750G	114	157	150	75
LNC860L-4T0900G	134	180	176	90
LNC860L-4T1100G	160	214	210	110
LNC860L-4T1320G	192	256	253	132
LNC860L-4T1600G	231	307	304	160
LNC860L-4T2000G	250	385	377	200
LNC860L-4T2200G	280	430	426	220
LNC860L-4T2500G	355	441	465	250
LNC860L-4T2800G	396	495	520	280
LNC860L-4T3150G	445	565	585	315
LNC860L-4T3550G	500	617	650	355
LNC860L-4T4000G	565	687	725	400

Spécifications techniques

Article		Spécification
Caractéristiques de contrôle	Fréquence de sortie	0-500Hz
	Fréquence porteuse	0,8 kHz ~ 12 kHz La fréquence porteuse peut être automatiquement ajustée en fonction des caractéristiques de charge
	Résolution de fréquence de sortie	0,01 Hz
	Mode de contrôle	Contrôle vectoriel en boucle ouverte (SVC) Contrôle V/F Contrôle vectoriel en boucle fermée (FVC)
	Caractéristiques de couple	Avec compensation de couple et compensation de glissement, le couple de démarrage peut atteindre 150 % à 0,5 Hz.
	Précision du contrôle du couple	±5 % (CVV)
	Critère d'action de prévention du décrochage	Réglé en pourcentage du courant nominal, allant de 20 % à 250 %
	Plage de régulation de vitesse	1:100 (SVC) 1:1000 (FVC)
	Précision de stabilisation de la vitesse	±0,5 % (VCS) ±0,02 % (VCF)
	Capacité de surcharge	150 % du courant de sortie nominal pendant une minute
	Courbe V/F	Quatre modes : linéaire, multipoint, séparation V/f complète, séparation V/f incomplète.
	Courbe d'accélération et de décélération	Modes d'accélération et de décélération linéaires ou courbes en S ; quatre temps d'accélération et de décélération ; plage de temps d'accélération et de décélération 0,1 ~ 6 500,0 s
	Freinage CC	Fréquence de freinage CC : 0,00 Hz ~ fréquence maximale. Temps de freinage : 0,0 s ~ 60,0 s, valeur du courant d'action de freinage : 0,0 % ~ 100,0 %
	Contrôle du jogging	Plage de fréquence de jogging : 0,00 Hz ~ fréquence maximale, temps d'accélération et de décélération du jogging 0,1 s ~ 6 500,0 s.
	PLC simple, opération de vitesse en plusieurs étapes	Un fonctionnement à vitesse allant jusqu'à 16 étapes peut être obtenu grâce au PLC intégré ou aux bornes de contrôle
	PID intégré	Il peut facilement réaliser le système de contrôle en boucle fermée de contrôle de processus
	Régulation automatique de tension (AVR)	Lorsque la tension du réseau change, elle peut automatiquement maintenir une tension de sortie constante
	Fonction de limitation de courant rapide	Minimiser au maximum les défauts de surintensité et protéger le fonctionnement normal du variateur de fréquence
Caractéristiques de fonctionnement	Canal de commande de fonctionnement	Trois canaux : donnés par le panneau de commande, donnés par les terminaux de contrôle, donnés par le port de communication série. Il peut être commuté de différentes manières
	Source de fréquence	Dix sources de fréquence : fournies par le bouton du panneau, fournies par le panneau de commande, fournies par une tension analogique, fournies par un courant analogique, fournies par la communication RS485, qui peuvent être commutées de différentes manières.
	Source de fréquence auxiliaire	Dix sources de fréquence auxiliaires. Il peut réaliser de manière flexible un réglage fin de la fréquence auxiliaire et une synthèse de fréquence
	Bornes d'entrée	Six bornes d'entrée numérique, dont l'une peut être utilisée comme entrée d'impulsion à grande vitesse. Deux canaux d'entrée analogiques, Al1 : plage d'entrée 0 ~ + 10 V, Al2 : plage d'entrée 0 ~ + 10 V/0-20 mA.
	Bornes de sortie	Un terminal de sortie d'impulsion à grande vitesse, émettant des signaux à onde carrée de OkHz ~ 50 kHz, qui peut réaliser la sortie de grandeurs physiques telles que la fréquence réglée et la fréquence de sortie. Un terminal de sortie numérique Un terminal de sortie de relais Deux terminaux de sortie analogiques : OV ~ 10 V/0-20 mA, qui peuvent indiquer la sortie des signaux de fréquence de sortie/courant/tension/commande de fréquence/vitesse de rotation/facteur de puissance.
	Fonction de protection	Détection de court-circuit du moteur lors de la mise sous tension, protection contre la perte de phase d'entrée et de sortie, protection contre les surintensités, protection contre les surtensions, protection contre les sous-tensions, protection contre la surchauffe, protection contre les surcharges, etc.
Environnement	Lieu de candidature	À l'intérieur, non directement exposé au soleil, exempt de poussière, de gaz corrosifs, de gaz inflammables, de brouillard d'huile, de vapeur d'eau, de gouttes d'eau ou de sel, etc.
	Altitude	Moins de 1000m
	Humidité ambiante	-10℃~+40℃ (Lorsque la température ambiante est comprise entre 40℃~50℃, une opération de déclassement est requise)
	Humidité	Moins de 95 % HR, sans condensation de gouttelettes d'eau
	Vibration	Moins de 5,9 m/s² (0,6 g)
	Température de stockage	-20 ℃ ~ + 60 ℃

LNC860L Inverter for Wire-Drawing Machine
