Quelle unité principale Ring devriez-vous choisir ?

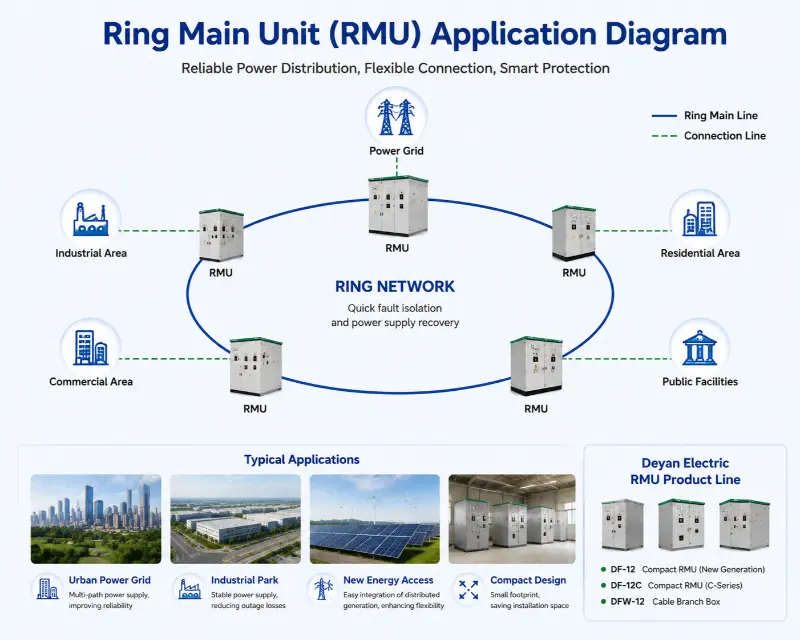

Une unité principale en anneau (RMU) est l'appareillage de commutation de base des réseaux de distribution en anneau \(10\mathrm{kV}\) — mais choisir la bonne est loin d'être simple. La réponse dépend moins du produit lui-même que de votre environnement d'exploitation, de votre système d'alimentation électrique et de vos besoins fonctionnels. Cet article explique la décision de sélection par forme d'isolation, scénario d'application et paramètres électriques, afin que vous puissiez faire correspondre la RMU adaptée à votre projet.

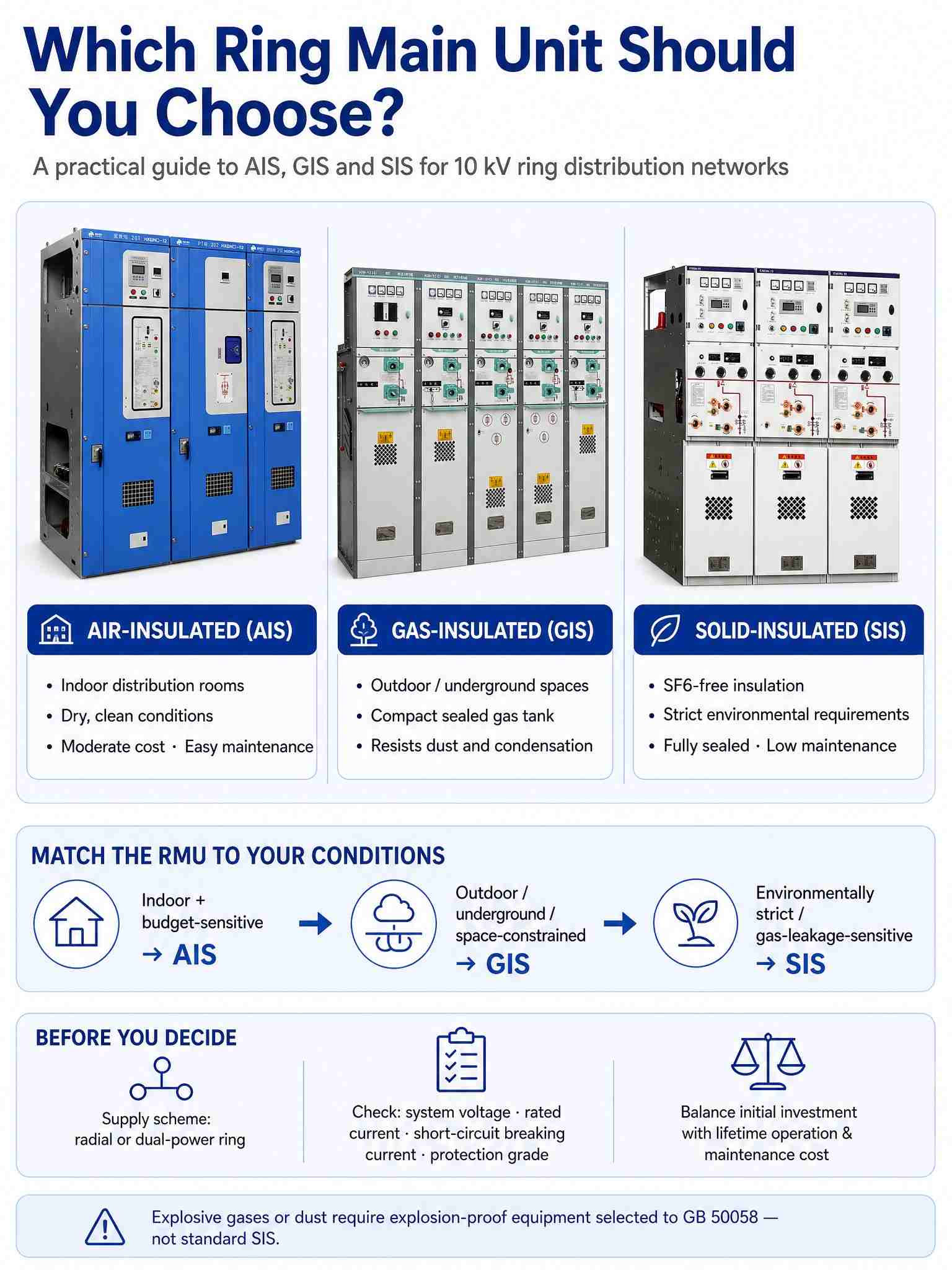

Commencez par la forme de l’isolation : elle détermine l’empreinte au sol, l’adaptabilité environnementale et la charge de maintenance.

• Les RMU isolées par l'air (AIS) conviennent aux salles de distribution intérieures dans des conditions sèches, propres et bien entretenues. Ils offrent un coût modéré, une structure intuitive et un entretien facile, mais les armoires sont plus grandes et sensibles à l'humidité et à la poussière.
• Les RMU à isolation gazeuse (GIS) conviennent aux postes de commutation extérieurs, aux galeries de canalisations souterraines, aux espaces de distribution étroits et aux projets photovoltaïques. Leur réservoir de gaz scellé offre une taille compacte, un faible encombrement et une forte résistance à la poussière et à la condensation, à un coût plus élevé.
• Les RMU à isolation solide (SIS) conviennent aux projets aux exigences environnementales strictes — sans SF6, sans risque de fuite de gaz ni d'effet de serre — ainsi qu'aux scénarios sensibles à la sécurité incendie et aux fuites de gaz. Les conducteurs primaires sont intégralement encapsulés dans une résine époxy sans remplissage de gaz, offrant une conception entièrement étanche et nécessitant peu d'entretien, mais avec des exigences de traitement plus élevées.

Remarque : pour les sites présentant des gaz ou des poussières explosifs, des équipements électriques antidéflagrants sélectionnés conformément à la norme GB 50058 (Code for Design of Electrical Installations in Explosive Atmospheres) doivent être utilisés, plutôt que des RMU standards à isolation solide.

Faites ensuite correspondre le scénario.

En termes simples : projets intérieurs et sensibles au budget \(\rightarrow\) AIS ; sites extérieurs, souterrains ou à espace limité \(\rightarrow\) SIG ; projets respectueux de l'environnement ou sensibles aux fuites de gaz \(\rightarrow\) SIS (pour les atmosphères véritablement explosives, un équipement antidéflagrant selon GB 50058 est requis). Pour les nouvelles sous-stations énergétiques de type boîtier et les réseaux de distribution intelligents, les unités isolées au gaz avec intégration primaire-secondaire sont de plus en plus le choix courant, permettant une surveillance à distance, une alarme automatique en cas de panne et un fonctionnement sans surveillance.

Vérifiez le schéma d'alimentation et les paramètres électriques.

Au-delà de la forme d'isolation, vérifiez si le réseau nécessite une alimentation radiale simple ou une alimentation à double anneau de puissance, et vérifiez les paramètres de base : tension du système, courant nominal, courant de coupure en court-circuit et degré de protection. Ceux-ci doivent correspondre à la configuration du réseau et à l’échelle de charge ; sinon, même le bon type d’isolation ne peut garantir un fonctionnement sûr.

Équilibrez le coût initial par rapport au coût à vie.

Une sélection raisonnable met en balance l’investissement initial et les coûts d’exploitation et de maintenance à long terme. Une unité moins chère qui nécessite un entretien fréquent ou qui ne s'adapte pas à son environnement peut coûter beaucoup plus cher au cours de sa durée de vie. Adaptez le RMU à vos conditions, et non au prix.
