Pourquoi l’appareillage de commutation est-il le nœud clé des systèmes électriques modernes ?

Dans un système d'alimentation électrique, letransmission d'énergie électriquedes centrales électriques aux utilisateurs finaux implique une série d’étapes complexes de contrôle, de distribution et de protection. Ce processus implique bien plus que la simple connexion de fils ; il s'appuie sur une gamme d'équipements sophistiqués et coordonnés. L'appareillage de commutation, qui constitue un nœud critique du réseau électrique, remplit des fonctions qui vont bien au-delà du simple concept de « commutation ». Il s'agit essentiellement d'un ensemble sous enveloppe métallique intégrant plusieurs unités fonctionnelles, chargées des opérations de base telles que la création et la coupure des circuits, la surveillance de l'état, la protection contre les pannes et la distribution d'énergie. Comprendre l’appareillage de commutation est essentiel pour comprendre comment les systèmes électriques modernes assurent une alimentation électrique sûre, fiable et flexible.

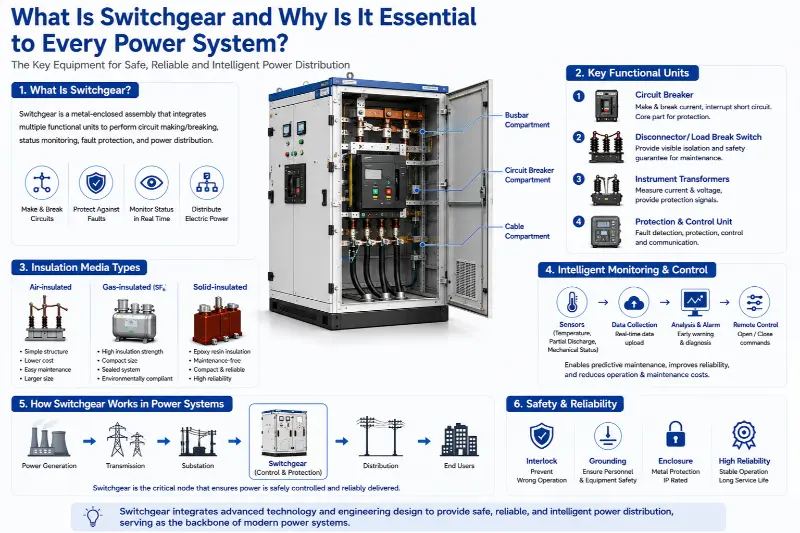

La valeur fondamentale de l'appareillage de commutation réside dans sa mise en œuvre physique de « l'isolation » et du « contrôle ». Les systèmes électriques doivent gérer diverses conditions de fonctionnement, notamment la transmission et les pannes de courant de routine, une isolation sûre pendant la maintenance des équipements et une déconnexion rapide en cas de pannes. Par la combinaison mécanique et l’interverrouillage électrique de ses unités fonctionnelles internes, l’appareillage standardise et sécurise ces opérations. Son boîtier métallique constitue une barrière de protection robuste, séparant physiquement les composants sous tension de l'environnement externe et du personnel. À l'intérieur, des cloisons divisent l'unité en compartiments indépendants, tels que la chambre du jeu de barres, la chambre du disjoncteur et la chambre des câbles. Cette conception garantit que si un défaut survient dans un compartiment, son impact reste localisé, empêchant ainsi l’escalade de l’incident. Cette philosophie de conception modulaire et compartimentée constitue le fondement de la manière dont l'appareillage de commutation garantit la stabilité globale du système.

En termes de composition fonctionnelle, une unité de commutation typique n'est pas simplement un équipement unique mais un système miniature. Il comprend plusieurs unités fonctionnelles clés travaillant de concert :

1. Unité principale de création et de coupure du circuit : Le composant central ici est le disjoncteur. Il est capable de réaliser et de couper des circuits dans des conditions de charge normales ; plus important encore, en cas de court-circuit ou de surcharge importante, son mécanisme de déclenchement interne lui permet de se déclencher automatiquement en quelques millisecondes, interrompant le courant de défaut. Son pouvoir de coupure détermine directement l’ampleur des défauts de court-circuit que l’appareillage peut gérer.

2. Unité d'isolation de sécurité et de coupure visible : Cette fonction est principalement assurée par des sectionneurs (isolateurs) ou des interrupteurs-sectionneurs. Les sectionneurs sont utilisés après l'ouverture du disjoncteur pour créer un espace isolé dans l'air clair et fiable, offrant ainsi une assurance de sécurité visible pour la maintenance de l'équipement. Les interrupteurs-sectionneurs peuvent être classés comme suit : 1. Isolés dans l'air : ils utilisent l'air à pression atmosphérique comme moyen isolant principal. Les avantages incluent une structure simple, des coûts réduits et une facilité de maintenance. Les inconvénients incluent la taille encombrante de l'équipement ; l'air ayant une rigidité diélectrique relativement faible, des dégagements électriques importants sont nécessaires pour garantir la sécurité. Les composants internes sont également sensibles aux facteurs environnementaux tels que l’humidité et la poussière.

3. Isolation gazeuse : le gaz hexafluorure de soufre (SF6) est généralement utilisé comme moyen isolant et d'extinction d'arc. Le gaz SF6 offre d'excellentes capacités d'isolation et d'extinction d'arc, permettant aux appareillages utilisant cette technologie d'être très compacts avec un faible encombrement, tout en restant insensibles aux interférences environnementales externes. Cependant, la technologie repose largement sur des techniques de scellement au gaz ; de plus, le SF6 est un puissant gaz à effet de serre, et sa récupération et son élimination sont soumises à des réglementations environnementales strictes.

4. Isolation solide : des matériaux solides, tels que la résine époxy, sont utilisés pour couler ou encapsuler les composants du circuit primaire (par exemple, disjoncteurs, sectionneurs) dans un seul module intégré. Cette technologie élimine complètement l'impact de l'environnement externe et permet un fonctionnement sans entretien, avec une taille d'équipement se situant entre celle des types isolés dans l'air et ceux isolés au gaz. Le défi réside dans les exigences extrêmement élevées en matière de traitement des matériaux et de conception de dissipation thermique.

La conception des appareillages de commutation modernes met de plus en plus l’accent sur l’observabilité de l’état ainsi que sur l’exploitation et la maintenance intelligentes. Les modèles de maintenance périodique traditionnels évoluent vers une maintenance prédictive basée sur l'état. Cela repose sur divers capteurs installés dans l'armoire : des capteurs de température surveillent la génération de chaleur au niveau des contacts et des points de connexion des jeux de barres ; les capteurs de décharge partielle détectent les défauts d'isolation interne à un stade précoce ; et des capteurs de caractéristiques mécaniques enregistrent les vitesses et les timings d'ouverture et de fermeture des disjoncteurs. Les données collectées sont téléchargées sur un système backend où l'analyse des mégadonnées fournit des alertes précoces sur les pannes potentielles, permettant une maintenance ciblée ; cela améliore considérablement la fiabilité de l'alimentation électrique et réduit les coûts d'exploitation et de maintenance.

L'appareillage de commutation ne fonctionne pas de manière isolée ; son système de contrôle secondaire sert d’interface neuronale pour l’intégration dans les réseaux intelligents modernes. Grâce à des protocoles de communication standard, les données concernant la protection, les mesures et l'état peuvent être transmises aux systèmes d'automatisation des sous-stations ou aux centres de répartition de niveau supérieur. Il peut également recevoir des commandes à distance pour exécuter des opérations d'ouverture et de fermeture à distance. Cette capacité d'échange d'informations bidirectionnel permet aux répartiteurs du réseau de surveiller l'état opérationnel de la périphérie du réseau en temps réel et facilite l'isolation rapide des pannes et le rétablissement de l'alimentation électrique, éléments fondamentaux dans la construction d'un réseau auto-réparateur.

Concernant l'installation et le fonctionnement à long terme, les performances des appareillages de commutation sont influencées par une multitude de facteurs. La planéité des fondations de l'installation, le couple de serrage des connexions des jeux de barres et la fiabilité du réseau de mise à la terre servent de conditions initiales qui déterminent ses performances à vie. Pendant le fonctionnement, les composants internes accumulent une usure électrique et mécanique ; les connexions peuvent se desserrer en raison de la dilatation/contraction thermique ou des forces électromagnétiques, entraînant une surchauffe ; et les matériaux isolants subissent un vieillissement progressif au fil du temps. Même les équipements les plus avancés nécessitent des inspections professionnelles, une surveillance de la température et des tests de décharge partielle pour suivre les changements de leur état.

En tant que nœud critique du système électrique, l'appareillage incarne une philosophie de conception caractérisée par une intégration élevée, une spécialisation fonctionnelle et une concentration sur la redondance de sécurité. De son revêtement métallique externe robuste à sa logique électrique interne complexe, et des principes fondamentaux d'isolation physique aux technologies de détection intelligente de pointe, chaque détail sert un objectif principal : établir des points de contrôle fiables et des barrières de sécurité au milieu de flux électriques complexes. Une compréhension approfondie des appareillages de commutation révèle qu'une alimentation électrique continue et stable ne peut pas être considérée comme acquise ; il s’appuie plutôt sur une conception technique rigoureuse et sur l’évolution technologique continue derrière d’innombrables pièces d’équipements aussi critiques. Capables de réaliser et de couper des circuits au courant nominal et de résister à des courants de création de court-circuit spécifiques, ces unités sont souvent associées à des fusibles pour des applications spécifiques. Les verrouillages mécaniques ou électriques entre eux et les disjoncteurs sont essentiels pour éviter les erreurs de fonctionnement.
