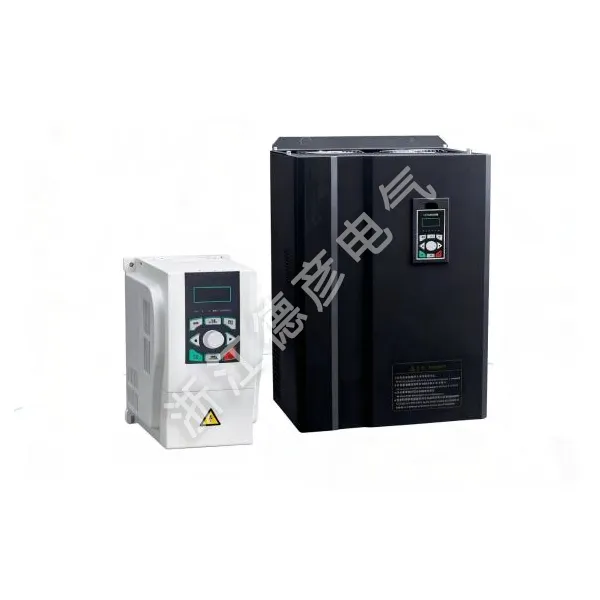

Onduleur haute performance

Deyan Electric est un fournisseur professionnel possédant une riche expérience de fabrication d’appareils électriques industriels. Son onduleur haute performance LNC860S dispose d'un contrôle vectoriel avancé et de multiples protections. Avec une bonne qualité, un prix avantageux et de nombreuses applications, il est idéal pour les achats en gros. Il prend en charge diverses fonctions, garantissant des performances stables pour votre achat.

envoyer une demande

Description du produit

Les onduleurs hautes performances de la série LNC860S offrent de puissantes performances de contrôle vectoriel de courant, permettant des fonctions plus élevées et prennent en charge plusieurs bus de terrain. Avec des méthodes de superposition et de commutation de sources de fréquence plus abondantes, des algorithmes PID avancés, une vitesse en 16 étapes et un fonctionnement automatique du programme, ainsi que des fonctions de contrôle de fréquence et de suivi de la vitesse, tout en améliorant la fiabilité et l'adaptabilité environnementale du produit, ils renforcent également la convivialité et la conception spécifique à l'industrie. Les fonctions sont plus optimisées, les applications sont plus flexibles et les performances sont plus stables. Ils peuvent être largement utilisés dans des industries telles que les centres d'usinage CNC, les équipements de levage, les équipements d'impression et d'emballage, les équipements textiles, les équipements de teinture et d'impression, les produits métalliques, la pétrochimie et les scénarios d'application haut de gamme. Cet onduleur haute performance est équipé en standard d'une fonction de communication 485, et les modèles d'une puissance de 22 kW et moins sont équipés en standard d'une unité de freinage. Plage de puissance : 0,75 kW ~ 5,5 kW – 220 V, 0,75 kW ~ 750 kW – 380 V.

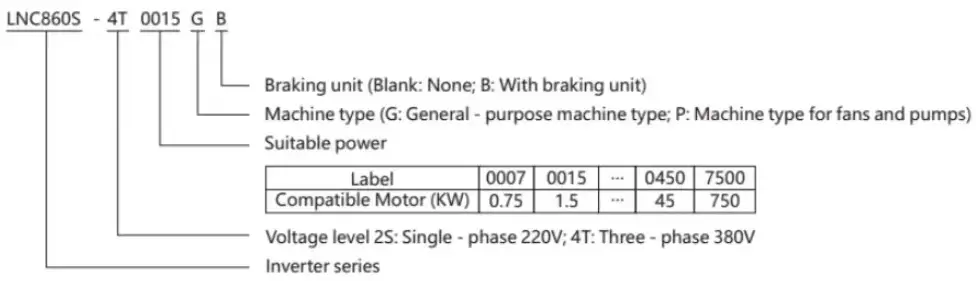

Signification du modèle

LNC860S High-Performance Inverter

Instructions sur la plaque signalétique

MODÈLE:	LNC860S-4T0040GB/4T0055PB
POUVOIR:	4KW 9A/5,5KW 13A
SAISIR:	3PH AC380V 50HZ/60HZ
SORTIR:	3PH AC0V-380V 0HZ-500HZ
S.N :	Code à barres

Caractéristiques du produit

▲Fiabilité

Fonctions de protection multiples : surtension, surintensité, surcharge, surchauffe, etc.

Les niveaux de protection d'arrêt pour les surtensions et les surintensités sont configurables.

Le saut de fréquence en deux étapes peut éviter efficacement les points de résonance mécanique.

▲Hautes performances

Augmentation automatique du couple : couple de démarrage jusqu'à 150 % à 0,5 Hz.

Compensation automatique du glissement : assure une vitesse du moteur plus précise.

Contournement en cas de panne de courant momentanée : maintient le fonctionnement à court terme pendant les pannes de courant momentanées.

Faible bruit : permet un fonctionnement plus fluide du moteur.

Capacité de surcharge : peut fonctionner pendant 60 secondes à un couple nominal de 150 %.

▲Multifonctionnalité

Régulation de fréquence via contrôle haut/bas de fréquence principale/auxiliaire.

Régulation de fréquence via entrée d'impulsion.

Sortie d'impulsion maximale jusqu'à 100 kHz.

Peut afficher les paramètres (tension, courant, fréquence définie, fréquence de sortie, vitesse, etc.) en fonction des paramètres de l'utilisateur.

Équipé de fonctions d'oscillation de fréquence, de longueur fixe et de comptage.

PLC intégré prenant en charge un fonctionnement à 16 vitesses.

Prend en charge plusieurs méthodes de régulation de fréquence : réglage numérique, réglage analogique, réglage PID, réglage multi-vitesse, réglage PLC simple, réglage d'impulsion et réglage de communication RS485.

Interface de communication RS485 intégrée avec prise en charge du protocole Modbus.

▲Entrée et sortie

Fonctions d'entrée

Mode de contrôle à deux fils/trois fils, entrée de défaut externe, contrôle haut/bas, contrôle automatique du fonctionnement du programme, comptage, entrée d'impulsion, etc.

Fonctions de sortie

Indication d'arrivée de comptage, indication d'arrivée de fréquence, indication de surcouple, pré-alarme de surcharge, etc.

▲Autres

Les modèles allant de 0,75 kW à 22 kW peuvent être équipés d'une unité de freinage intégrée.

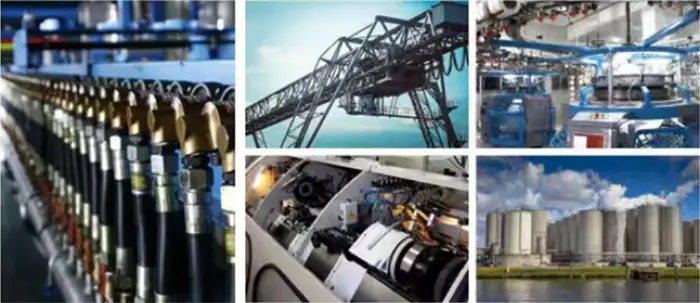

Application industrielle

Des industries telles que les centres d'usinage CNC, équipement de levage, équipement d'impression et d'emballage, équipement textile, équipement de teinture et d'impression, produits métalliques, produits pétrochimiques et scénarios d'application haut de gamme.

LNC860S High-Performance Inverter

Spécifications techniques

Article		Spécification
Caractéristique de contrôle	Fréquence de sortie	0-500HZ
	Fréquence porteuse	0,8 kHz ~ 12 kHz. La fréquence carie peut être automatiquement ajustée en fonction de la caractéristique de charge.
	Résolution de fréquence de sortie	Réglage numérique : 0,01 Hz Réglage analogique : Fréquence maximale × 0,025 %
	Mode de contrôle	Contrôle vectoriel en boucle ouverte (SVC) Contrôle V/F Contrôle vectoriel en boucle fermée (FVC)
	Caractéristiques de couple	Avec compensation de couple et compensation de glissement, le couple de démarrage peut atteindre 150 % à 0,25 Hz (SVC
	Précision du contrôle du couple	SVC. Au-dessus de 5 Hz ± 5 % FVC : ± 3 %
	Protection contre le décrochage contre les surtensions et les surintensités	Limite automatiquement la tension et le courant pendant l'utilisation pour éviter les déclenchements fréquents en cas de surtension et de surintensité.
	Plage de régulation de vitesse	1:200(SVC)1:1000(FVC)
	Précision de stabilisation de la vitesse	±0,5 %(SVC)±0,02 %(FVC)
	Capacité de surcharge	150 % du courant de sortie nominal pendant une minute
	Courbe V/F	Quatre modes : linéaire, multipoint, séparation V/f complète, séparation V/f incomplète.
	Courbe d'accélération et de décélération	Modes d'accélération et de décélération linéaires ou courbes en S ; quatre temps d'accélération et de décélération ; plage de temps d'accélération et de décélération 0,1 ~ 6 500,0 s
	Freinage CC	Fréquence de freinage CC : 0,00 Hz ~ fréquence maximale. Temps de freinage : 0,0 s ~ 36,0 s, valeur du courant d'action de freinage : 0,0 % ~ 100,0 %
	Contrôle du jogging	Plage de fréquence de jogging : 0,00 Hz ~ fréquence maximale ; temps d'accélération et de décélération du jogging 0,1 s ~ 6 500,05.
	PLC simple, opération de vitesse en plusieurs étapes	Un fonctionnement à vitesse allant jusqu'à 16 étapes peut être obtenu grâce aux bornes de commande PLCor intégrées
	PID intégré	Il peut facilement réaliser le système de contrôle en boucle fermée de contrôle de processus
	Régulation automatique de la tension (AVR)	Lorsque la tension du réseau change, elle peut automatiquement maintenir une tension de sortie constante
	Fonction de limitation de courant rapide	Minimiser au maximum les défauts de surintensité et protéger le fonctionnement normal du variateur de fréquence
Caractéristiques de fonctionnement	Canal de commande de fonctionnement	Trois canaux : donnés par le panneau de commande, donnés par les bornes de commande, donnés par le port de communication série. Il peut être commuté de différentes manières
	Source de fréquence	Dix sources de fréquence : données par le bouton du panneau, données par le panneau de commande, données par une tension analogique, données par un courant analogique fournies par la communication RS485, multi-vitesses, PID, PLC simple, qui peuvent être commutées de différentes manières
	Source de fréquence auxiliaire	Dix sources de fréquence auxiliaires. Il peut réaliser de manière flexible un réglage fin de la fréquence auxiliaire et une synthèse de fréquence
	bornes d'entrée	Cinq bornes d'entrée numérique, dont l'une peut être utilisée comme entrée d'impulsion à grande vitesse. Deux canaux d'entrée analogiques, Al1 : plage d'entrée 0-+10 V, Al2 : plage d'entrée 0 ~ + 10 V/0-20 mA.
	Bornes de sortie	Un terminal de sortie d'impulsion à grande vitesse, capable de produire un signal d'onde carrée de OkHz ~ 50 kHz, qui peut réaliser la sortie de grandeurs physiques telles que la fréquence réglée et la fréquence de sortie. Il peut être sélectionné comme type à drain ouvert. Un terminal de sortie numérique Un terminal de sortie relais Deux terminaux de sortie analogiques : 0 V ~ 10 V/0-20 mA, qui peuvent indiquer la sortie des signaux de fréquence de sortie courant/tension/commande de fréquence/vitesse de rotation/facteur de puissance.
Fonctionnement de l'écran et du clavier	Affichage LED	Il est équipé de 8 touches de fonction, d'une LED à 5 chiffres à 7 segments et de 5 indicateurs LED d'état. Il peut effectuer une rotation avant, une rotation arrière, une réinitialisation, un stop.jog, ainsi que le réglage et l'affichage des paramètres.
Caractéristiques de protection	Fonction de protection	Détection de court-circuit du moteur lors de la mise sous tension, protection contre la perte de phase d'entrée et de sortie, protection contre les surintensités, protection contre les surtensions, protection contre les sous-tensions, protection contre la surchauffe, protection contre les surcharges, protection contre les courts-circuits, etc.
Autres caractéristiques	Carte optionnelle	Carte d'extension IO, carte de communication (type isolé), carte PG
Autres caractéristiques	Prise en charge de plusieurs encodeurs	Prend en charge différentiel, drain ouvert, UVW, résolveur
Environnement	Lieu de candidature	À l'intérieur, non directement exposé au soleil, exempt de poussières, de gaz corrosifs, de gaz inflammables, de brouillard d'huile, de vapeur d'eau, de gouttes d'eau ou de sel, etc.
	Altitude	Moins de 1000m
	Humidité ambiante	-10℃~+40℃ (Lorsque la température ambiante est comprise entre 40℃~50℃, une opération de déclassement est requise
	Humidité	Moins de 95 % HR, sans condensation de gouttelettes d'eau
	Vibration	Moins de 5,9 m/s² (0,6 g)
	Température de stockage	-20 ℃ ~ + 60 ℃

LNC860S High-Performance Inverter
