Onduleur monotube à usage général

Deyan Electric est un fournisseur professionnel possédant une riche expérience de fabrication d’appareils électriques industriels. Son onduleur monotube à usage général LNC500 offre une haute qualité, une densité de puissance élevée et des fonctions complètes. Avec un bon avantage de prix pour les achats en gros, il prend en charge Modbus et répond à divers besoins, dignes de votre achat.

envoyer une demande

Description du produit

Les convertisseurs de fréquence à tube unique à onduleur à usage général de la série LNC500 sont développés sur la base d'une toute nouvelle plate-forme logicielle et matérielle. Afin de mieux répondre aux demandes du marché des équipements mécaniques tels que les machines-outils, l'impression, les textiles, les fibres chimiques, les matériaux en pierre et la gravure, cette série de convertisseurs de fréquence présente une densité de puissance élevée, des fonctions de protection complètes et des fonctions d'application complètes. Il prend en charge le protocole de communication standard Modbus (Remarque : pour les convertisseurs de fréquence d'une puissance de 7,5 kW 380 V et inférieure, et de 5,5 kW 220 V et inférieure, l'interface de communication se trouve sur une carte de communication indépendante. Lors de la commande, si vous notez « carte de communication », la fonction de communication standard 485 sera incluse. Les convertisseurs de fréquence d'une puissance supérieure à 7,5 kW 380 V et supérieure à 5,5 kW 220 V sont livrés avec la norme. 485 (fonction de communication). Plage de puissance : 0,75 kW-5,5 kW-220 V, 0,75 kW-37 kW-380 V.

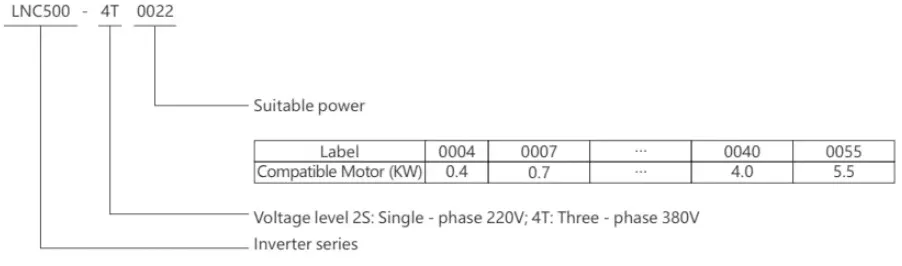

Signification du modèle

LNC500 General-Purpose Inverter (Single-Tube)

Liste des modèles de machines

Tension et puissance du convertisseur de fréquence	Charge polyvalente
Tension et puissance du convertisseur de fréquence	Capacité nominale (kVA)	Courant de sortie nominal (A)	Puissance moteur applicable (kw)
220V-0,7kW	1.9	5	0.75
220V-1,5kW	2.9	7	1.5
220V-2,2kW	3.8	10	2.2
220V-4,0kW	5.7	16	4
220V-5,5kW	8.5	25	5.5
380V-1,5kW	2.4	4.5	1.5
380V-2,2kW	3.6	5.5	2.2
380V-4,0kW	6.3	9	4
380V-5,5kW	8.6	13	5.5
380V-7,5KW	11	17	7.5
380V-11kW	16.5	25	11
380V-15kW	20	30	15
380V-18,5kW	25.7	39	18.5
380V-22kW	29.6	45	22
380V-30kW	39.5	60	30
380V-37kW	49.4	75	37

Spécifications techniques

Article			Spécification
Saisir	Fréquence de tension		Triphasé 380V50/60Hz	Monophasé 220V50/60Hz
	Fluctuation de tension		Triphasé 300V ~ 460V	Monophasé 170V~270V
Sortir	Plage de tension		Série 4T# :0～380V	Série 2S# : 0 ~ 220 V
	Gamme de fréquence		0 ~ 600Hz
	Capacité de surcharge		110 % à long terme ; 150 % pendant 1 minute ; 180 % pendant 2 secondes
Caractéristiques du contrôle	Mode de contrôle		Contrôle V/F	Contrôle vectoriel en boucle ouverte
	Couple de démarrage		Vitesse 0 à 180%	Vitesse 0 à 180%
	Plage de régulation de vitesse		1:100	1:200
	Précision de stabilité de vitesse		±0,5%	±0,1%
	Temps de réponse		≤20ms	≤5 ms
	Courbe V/F		Réglage arbitraire des courbes V/F multi-segments Trois courbes fixes : couple constant, réduction de couple 0, réduction de couple 1
	Augmentation de couple		Réglage manuel : 0,0 ~ 30,0 % de la sortie nominale ; Boost automatique : détermine automatiquement le couple de boost en fonction de la condition de charge
	Suppression du courant		Le contrôle de courant en boucle fermée limite avec précision le courant dans une plage raisonnable, évitant ainsi les surtensions et les déclenchements sur défaut.
	Suppression de tension		Dans les situations où la tension du réseau fluctue fréquemment ou où il y a des accélérations et des décélérations fréquentes, un contrôle unique de prédiction de tension est utilisé pour limiter la tension dans une plage raisonnable.
	Résolution de fréquence	quantité analogique	0,1 % de la fréquence de sortie maximale
		Quantité numérique	0,01 Hz
	Précision de la fréquence	quantité analogique	0,1 % de la fréquence de sortie maximale
		Quantité numérique	0,01 % de la fréquence de sortie définie
Fonctions typiques	Fonctionnement à plusieurs vitesses		Contrôle multi-vitesse programmable en 8 étapes, 6 modes de fonctionnement disponibles pour la sélection
	Fonctionnement à fréquence oscillante		Fonctionnement à fréquence oscillante : fréquence prédéfinie et fréquence centrale réglables, mémoire d'état et restauration après arrêt et panne de courant.
	Contrôle PID		Contrôleur PID intégré (fréquence prédéfinie disponible)
	Communication RS485		Fonction de communication RS485 standard, prenant en charge le protocole de communication MODBUS
	Économie d'énergie automatique		Ajustez la tension de sortie et la compensation de glissement en temps réel en fonction du courant de sortie, permettant au moteur de fonctionner à tout moment avec la plus grande efficacité
	Régulation automatique de la tension		Trois modes de régulation dynamique de la tension, de régulation de tension statique et de régulation sans tension peuvent être sélectionnés selon les besoins pour obtenir l'effet de fonctionnement le plus stable
	Détection de vitesse et redémarrage		Redémarrage en douceur et redémarrage instantané du moteur
	Comptoir		Un compteur interne pour une intégration facile du système
	Fréquence porteuse		Synthèse vectorielle triphasée : 1,5 ~ 12,0 KHz
	Réglage de la fréquence	Entrée analogique	Entrée de tension : 0 ~ 10 V (impédance d'entrée 10 K) (les limites supérieure et inférieure peuvent être définies) Entrée de courant : 0 ~ 20 mA (tension limite supérieure 12 V) (les limites supérieure et inférieure peuvent être définies)
		Entrée numérique	Réglé par le panneau de commande, l'interface RS485, les bornes UP/DW et peut également être réglé dans diverses combinaisons avec une entrée analogique
	Signal de sortie	Sortie analogique	Tension 1 voie 0 ~ 10 V ou signal de courant 0 ~ 20 mA
		Sortie numérique	Sortie DO 2 voies, sortie relais de défaut 1 voie (TA, TB, TC)
	Freinage	Freinage régénératif	Plus de 75 %
		Freinage CC	Sélectionnable respectivement au démarrage et à l'arrêt, fréquence de fonctionnement 0 ~ 50,00 Hz, durée de fonctionnement 0 ~ 20,0 s ou fonctionnement continu
Fonction de protection	Protection de l'alimentation		Protection contre les sous-tensions, protection contre le déséquilibre de puissance triphasé
	Protection de fonctionnement		Protection contre les surintensités, protection contre les surtensions, protection contre la surcharge de l'onduleur, protection contre les surcharges de l'onduleur, protection contre les surcharges du moteur, protection contre la perte de phase de sortie, protection du module d'entraînement, protection contre la perte de phase d'entrée, protection contre la surcharge de l'alimentation à découpage
	Anomalie d'équipement		Anomalie de détection de courant, anomalie de mémoire EEPROM, anomalie de centrale, surchauffe moteur, défaut d'engagement MC, défaut de température
	Connexion moteur		Moteur non connecté, paramètres triphasés déséquilibrés du moteur, erreur d'identification des paramètres
Environnement	Température ambiante		-10 ℃ à + 50 ℃ (sans congélation)
	Humidité ambiante		En dessous de 90 % (sans givrage)
	Milieu environnant		À l'intérieur (pas de lumière directe du soleil, pas de gaz corrosifs ou inflammables, pas de brouillard d'huile, de poussière, etc.)
	Altitude		En dessous de 1000m
	Niveau de protection		IP20
	Méthode de refroidissement		Refroidissement par air forcé
	Niveau de vibration		<20 m/s²

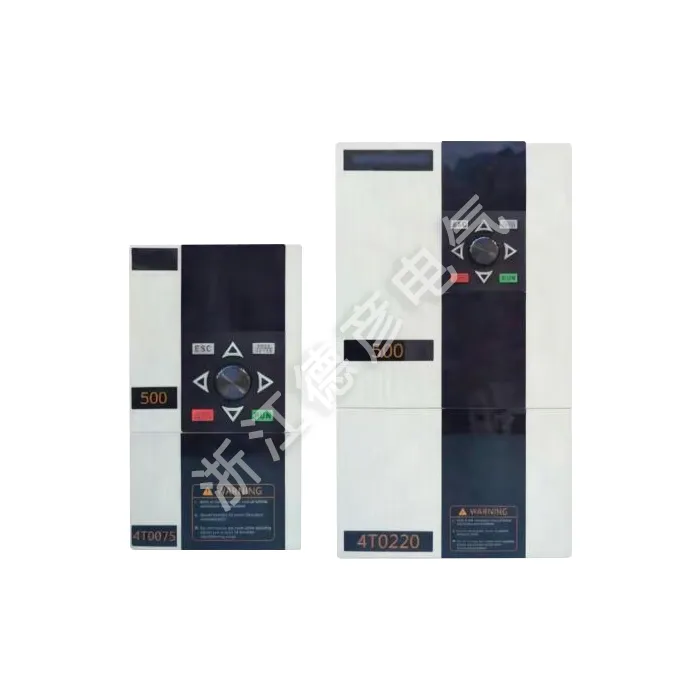

LNC500 General-Purpose Inverter (Single-Tube)
