Qu’est-ce que l’appareillage de commutation ? Fonction et types

La plupart du temps, les gens ne pensent pas aux systèmes invisibles derrière l’électricité. Vous appuyez sur un interrupteur, les lumières fonctionnent, c'est simple. Mais cachés en arrière-plan, des dispositifs veillent à ce que rien de dangereux ne se produise. Cette chose, ou plutôt cet ensemble de choses, s'appelle un appareillage de commutation. Maintenant, si vous demandez à dix personnes différentes ce qu’est un appareillage de commutation, il est probable que la plupart ne vous donneront pas de réponse claire. Certains pourraient dire « c’est le disjoncteur », d’autres pourraient simplement hausser les épaules. Mais la vérité est que les appareils de commutation sont partout, de votre maison à une centrale électrique géante. C’est comme un garde du corps pour l’électricité.

Qu’est-ce que l’appareillage de commutation ?

Alors, faisons très simple. L'appareillage de commutation est essentiellement le kit d'équipement électrique qui s'occupe des circuits. Il peut s'agir d'interrupteurs, de disjoncteurs, de fusibles, d'isolateurs, de relais. Ils tombent tous sous ce parapluie. Lorsque quelque chose ne va pas dans un système, il agit comme un gardien et empêche la propagation du problème. C’est pourquoi, si vous demandez ce qu’est un appareillage de commutation sur une seule ligne, vous pourriez répondre : c’est l’armure de sécurité de l’énergie électrique.

Les gens utilisent parfois l’expression « qu’est-ce qu’un appareillage électrique », mais cela signifie la même chose. Si vous avez vu ces armoires grises dans un sous-sol ou une sous-station, il s’agit d’un appareillage électrique. À l’intérieur se trouvent les pièces qui permettent d’utiliser l’électricité en toute sécurité. A la maison, c'est petit. Dans un hôpital ou une usine, c’est énorme. Mais tout cela relève de la même idée.

Vous ne pouvez pas séparer les deux mots : appareillage et protection. Ils vont de pair. La protection est la raison pour laquelle les appareillages de commutation existent en premier lieu. En cas de surcharge ou de défaut, la protection intervient instantanément. Pensez aux portes coupe-feu dans un bâtiment : une zone peut contenir de la fumée ou des flammes, mais les portes empêchent sa propagation. L'appareillage de commutation est comme ça, juste avec de l'électricité.

Fonction de l'appareillage de commutation expliquée

L'appareillage de commutation joue un rôle central dans chaque système électrique en assurant une distribution d'énergie sûre et efficace. Son objectif principal est de gérer l’électricité afin qu’elle circule de manière fiable, sans interruption ni risque. En combinant contrôle, protection et isolation, l'appareillage de commutation assure la sécurité des équipements et des personnes tout en assurant le bon fonctionnement des installations résidentielles, commerciales et industrielles.

1. Contrôle du flux de puissance

Le rôle premier et le plus visible de l’appareillage de commutation est de contrôler le flux de puissance. Il permet aux opérateurs d'activer et de désactiver les circuits en toute sécurité, garantissant ainsi que l'électricité circule uniquement lorsque cela est nécessaire. Ce contrôle est crucial aussi bien dans les opérations de routine que dans les situations d’urgence, car il contribue à maintenir l’efficacité et les performances fluides du système.

2. Protection contre les défauts

L'appareillage de commutation offre une protection en déconnectant les circuits en cas de défauts tels que des surcharges ou des courts-circuits. Cela évite d’endommager l’équipement et réduit les risques d’incendie ou d’électrocution. Les dispositifs de protection tels que les disjoncteurs et les relais agissent instantanément, garantissant que le système électrique reste sûr et opérationnel même lorsque des problèmes inattendus surviennent.

3. Isolation pour la maintenance

Une autre fonction essentielle est l’isolement. L'appareillage de commutation permet de déconnecter en toute sécurité certaines sections d'un système électrique afin que les ingénieurs puissent effectuer des inspections, des tests ou des réparations sans contact avec des fils sous tension. Cette isolation garantit à la fois la sécurité des travailleurs et une perturbation minimale du reste du système.

4. L'épine dorsale de la sécurité électrique

Ensemble, le contrôle, la protection et l’isolation constituent l’épine dorsale de la sécurité électrique. Sans appareillage de commutation, une distribution électrique fiable ne serait pas possible. Ces fonctions maintiennent la stabilité des systèmes, minimisent les risques et garantissent que la maintenance peut être effectuée sans danger, faisant ainsi de l'appareillage de commutation un élément essentiel de tout réseau électrique.

Exemples d'appareillage de commutation

Il existe d'innombrables exemples d'appareillages de commutation. Le coffret disjoncteur de votre maison ? C'en est un. Le grand panneau à l’intérieur d’un centre commercial ? Un autre. Dans les industries, vous trouverez des appareillages moyenne tension. Côté transmission, rapport encore plus gros. Les exemples changent, mais le principe est toujours le même.

Types d'appareillage de commutation

Aujourd’hui, les appareils de commutation se présentent sous de nombreuses formes. Il n’existe pas de solution universelle. Les types d’appareillage de commutation dépendent principalement de la tension et de l’endroit où ils sont utilisés. Chaque type possède des caractéristiques uniques qui le rendent adapté à l’un ou l’autre usage.

Appareillage basse tension

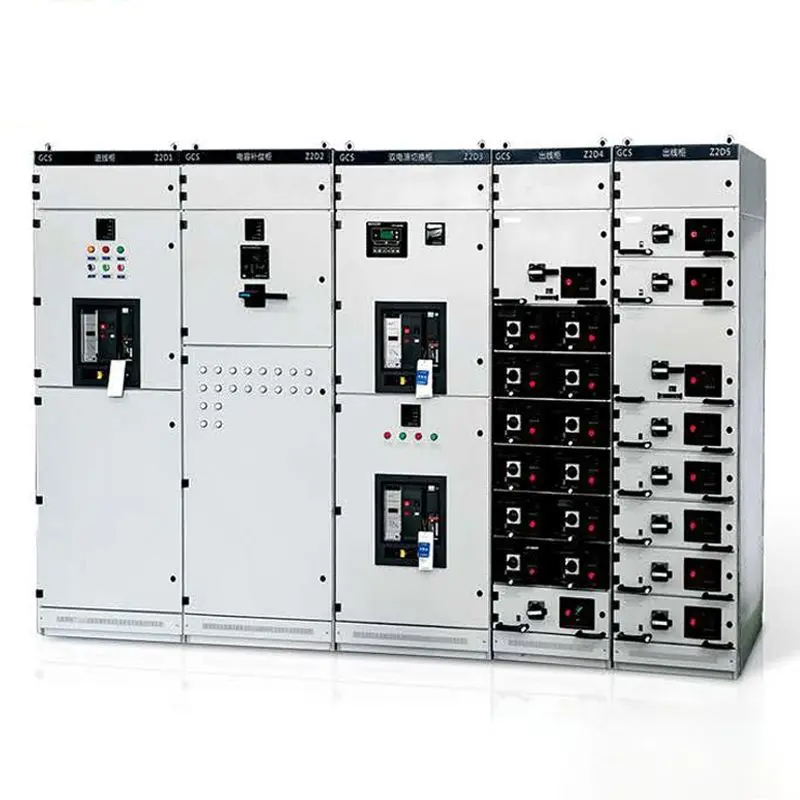

Le plus courant est l’appareillage basse tension. Tout ce qui va jusqu'à 400 volts convient ici. Maisons, bureaux, petits magasins, etc. C'est l'équipement qui protège la vie de tous les jours. Des disjoncteurs, des fusibles et des relais sont intégrés dans ces unités. Vous n’y penserez peut-être pas jusqu’à ce qu’un disjoncteur se déclenche, mais ils travaillent toujours silencieusement.

Appareillage moyenne tension

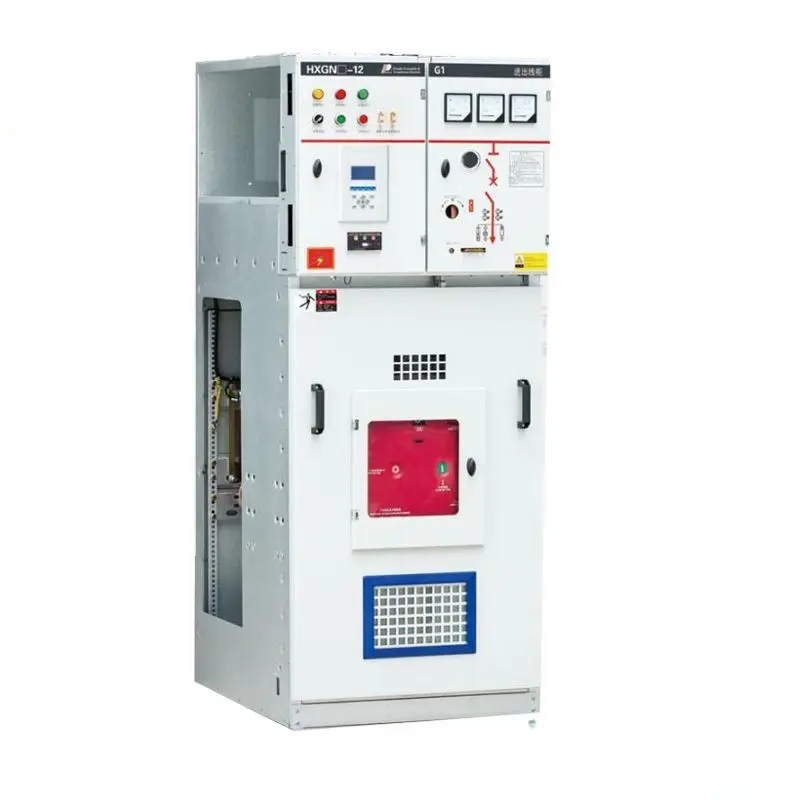

Vient ensuite l’appareillage moyenne tension. C'est entre 1 kV et 35 kV. Vous le trouverez dans les industries, dans les hôpitaux, dans les sous-stations qui distribuent l’électricité à des milliers de foyers. Les équipements moyenne tension sont plus lourds, conçus pour supporter des charges plus importantes. Lorsque la stabilité est critique, comme dans une salle d’opération, cet équipement garantit que l’alimentation reste sûre et stable.

Appareillage haute tension

Ensuite, vous avez un équipement haute tension. C'est le gros problème. Le type de réseau qui repose sur des lignes de transmission et relie des régions entières. Les défauts ici sont dangereux et coûteux. C'est pourquoi les appareillages haute tension sont conçus avec une isolation extrême et une action de protection très rapide. Même principe, à plus grande échelle.

Intérieur ou extérieur

Il existe également des types d’appareillage de commutation en fonction de l’endroit où ils sont installés. Les unités intérieures sont conservées en sécurité à l’intérieur des bâtiments, à l’abri des intempéries. Les unités extérieures sont robustes, souvent installées dans des sous-stations, construites pour résister à la pluie, à la poussière et à la chaleur.

Air, gaz, huile isolés

Enfin, une autre façon de les regrouper est par isolation. Les appareils de commutation isolés dans l’air sont bon marché et largement utilisés. L'isolation au gaz, souvent au SF6, est compacte et fiable là où l'espace est restreint. Les engrenages isolés à l'huile sont plus anciens mais toujours présents dans certains réseaux. Les trois sont valables, selon les besoins.

Conclusion

Alors, qu’est-ce qu’un appareillage de commutation ? Il s’agit de l’ensemble des dispositifs qui assurent la sécurité, le contrôle et la fiabilité de l’électricité. Des appareillages basse tension dans les maisons aux appareillages moyenne tension dans les industries, jusqu'aux systèmes de transmission, le rôle est le même. La fonction de l’appareillage de commutation est de contrôler, protéger et isoler. Le principe de fonctionnement de l'appareillage est simple mais efficace : détecter le défaut, signaler le disjoncteur, le couper, protéger le reste. Examinez les composants de l’appareillage de commutation, les disjoncteurs, les relais, les fusibles, les isolateurs et vous verrez comment chacun joue un rôle. Sans eux, les systèmes électriques ne seraient pas seulement dangereux, ils seraient impossibles à faire fonctionner.
